6.3.2搞定对“具有过电压保护功能的直流稳压电源”的识图分析

在电子电路中常用到直流稳压电源电路，但一般的电源电路的负载发生短路时，很容易烧坏电路中的主要器件，也容易引起输出电压过高而烧坏用电负载。为了克服上述不足，提高稳压电源工作的安全可靠性，可采用图6-21所示的具有过电压保护功能的直流稳压电源电路。

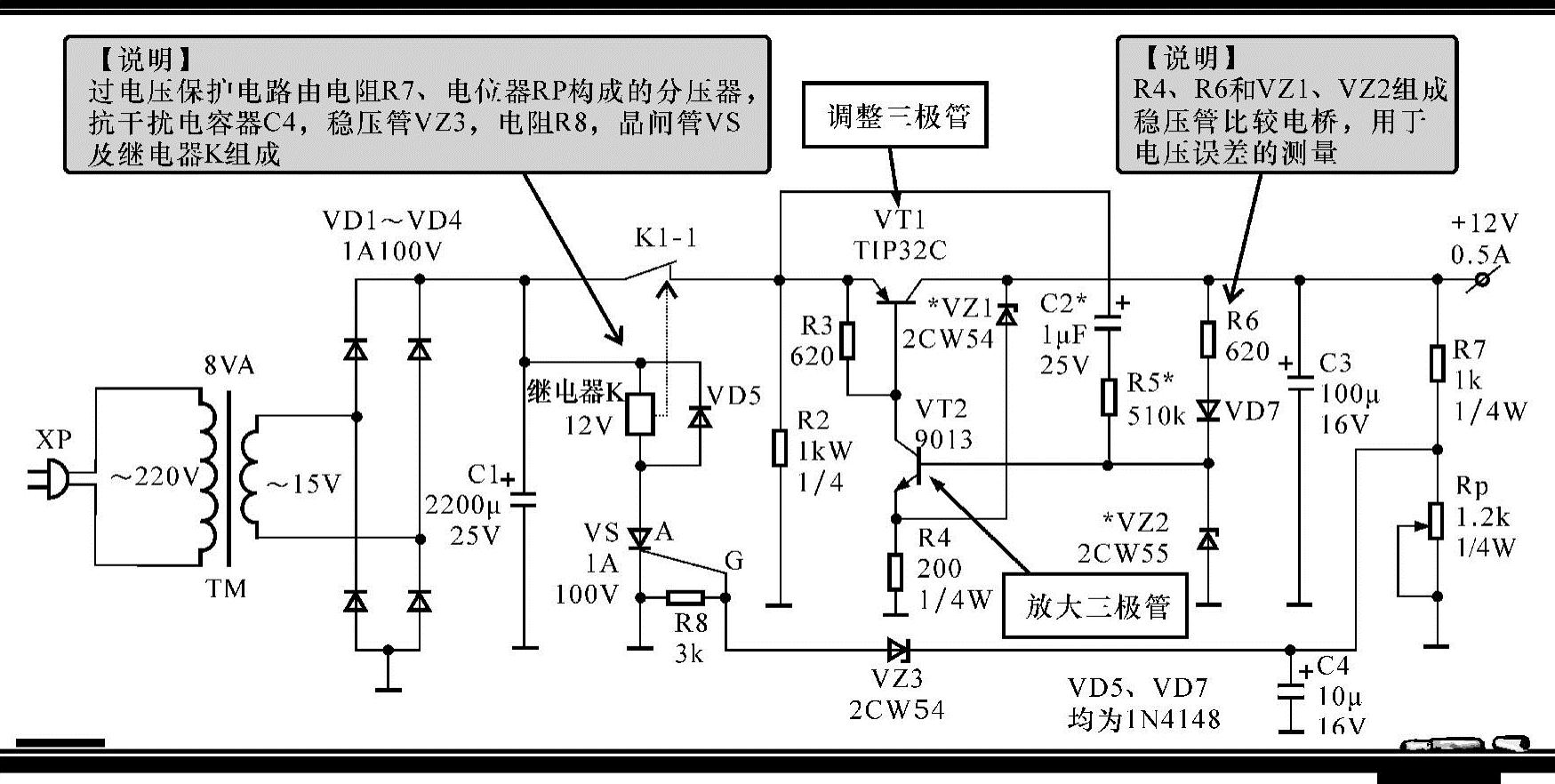

图6-21 具有过电压保护功能的直流稳压电源电路

此电源电路的调整管VT1、放大管VT2采用不同类型的三极管。VT1用PNP管，VT2用NPN管。电阻器R4、R6和稳压管VZ1、VZ2组成稳压管比较电桥，用于电压误差的测量，其优点是测量灵敏度高、输出电阻小，可给放大管提供较大的基极电流，有利于提高稳压精度。由C2、R5构成的启动电路是此稳压电源电路所特有的部分，如果没有启动电路，在接通电源后，VT1、VT2均处于截止状态，无输出电压。

附加的过电压保护电路，由电阻器R7、电位器RP构成的分压器，抗干扰电容器C4，稳压管VZ3，电阻器R8，晶闸管VS及继电器K组成。

找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：当输出电压因某种故障原因升高到超过RP所设定的值时，VZ3发生击穿，晶闸管VS被触发导通，继电器K得电动作，其常闭（动断）触点K1-1断开，保护了用电负载。过电压保护具有记忆性，只有切断输入电源，晶闸管才能恢复截止状态。排除过电压故障后，才能恢复正常供电。
