8.2.2搞定“多功能遥控发射电路”的识图分析

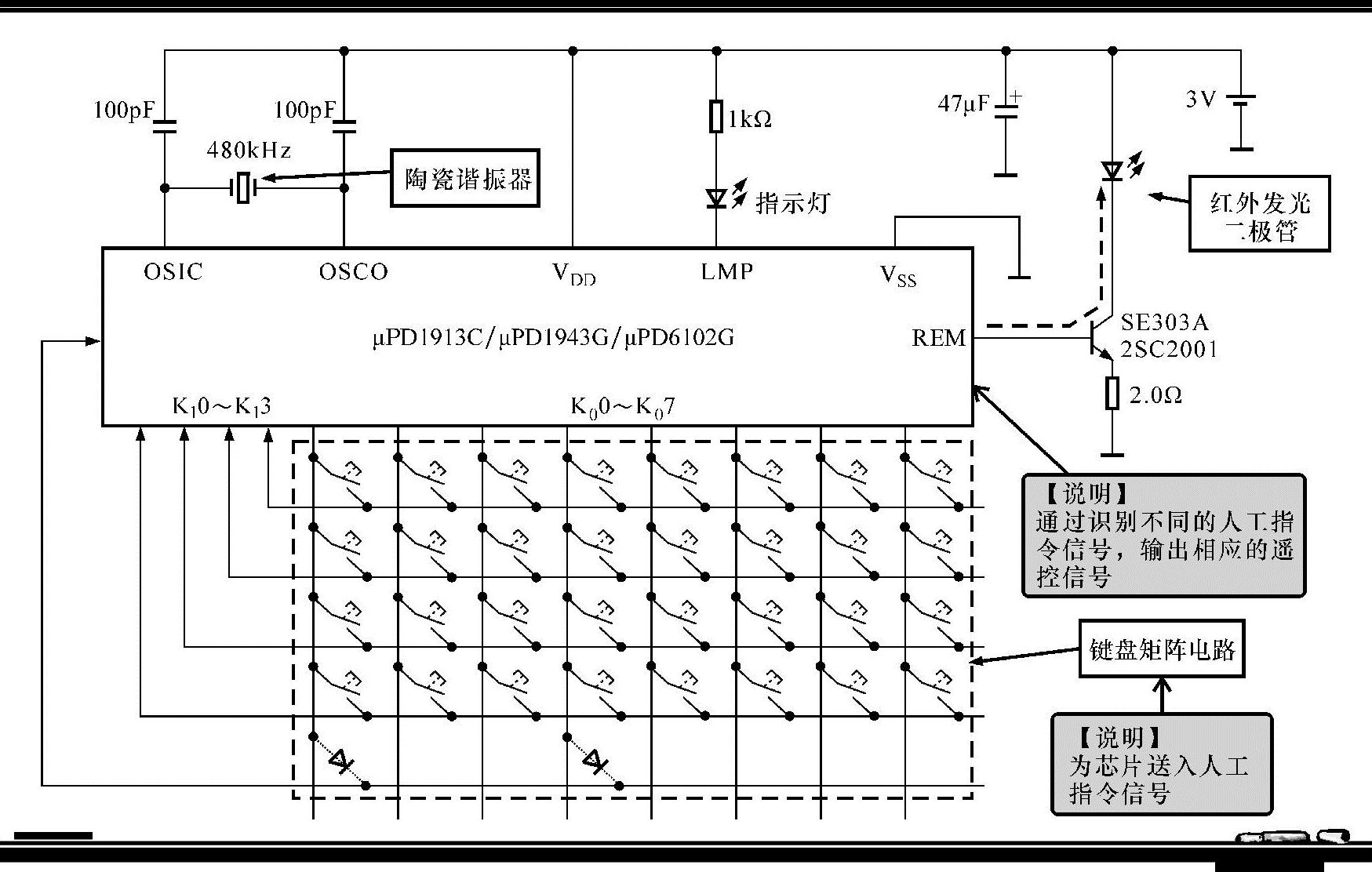

图8-13所示为多功能编码式遥控发射电路，该电路主要由遥控发射信号产生集成电路μPD1913C、红外发光二极管、晶体、键盘矩阵电路等构成。

图8-13 多功能编码式遥控发射电路

μPD1913C将振荡、编码和调制电路集成在一起，其外接晶体与芯片内部振荡电路产生480kHz时钟信号；键盘矩阵电路为IC提供人工指令信号；LMP端外接发光二极管指示工作状态。

找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：通过操作按键为μPD1913C送入人工指令信号，经芯片识别后由REM端输出遥控信号，该信号经三极管驱动红外发光二极管，发射出红外遥控信号。

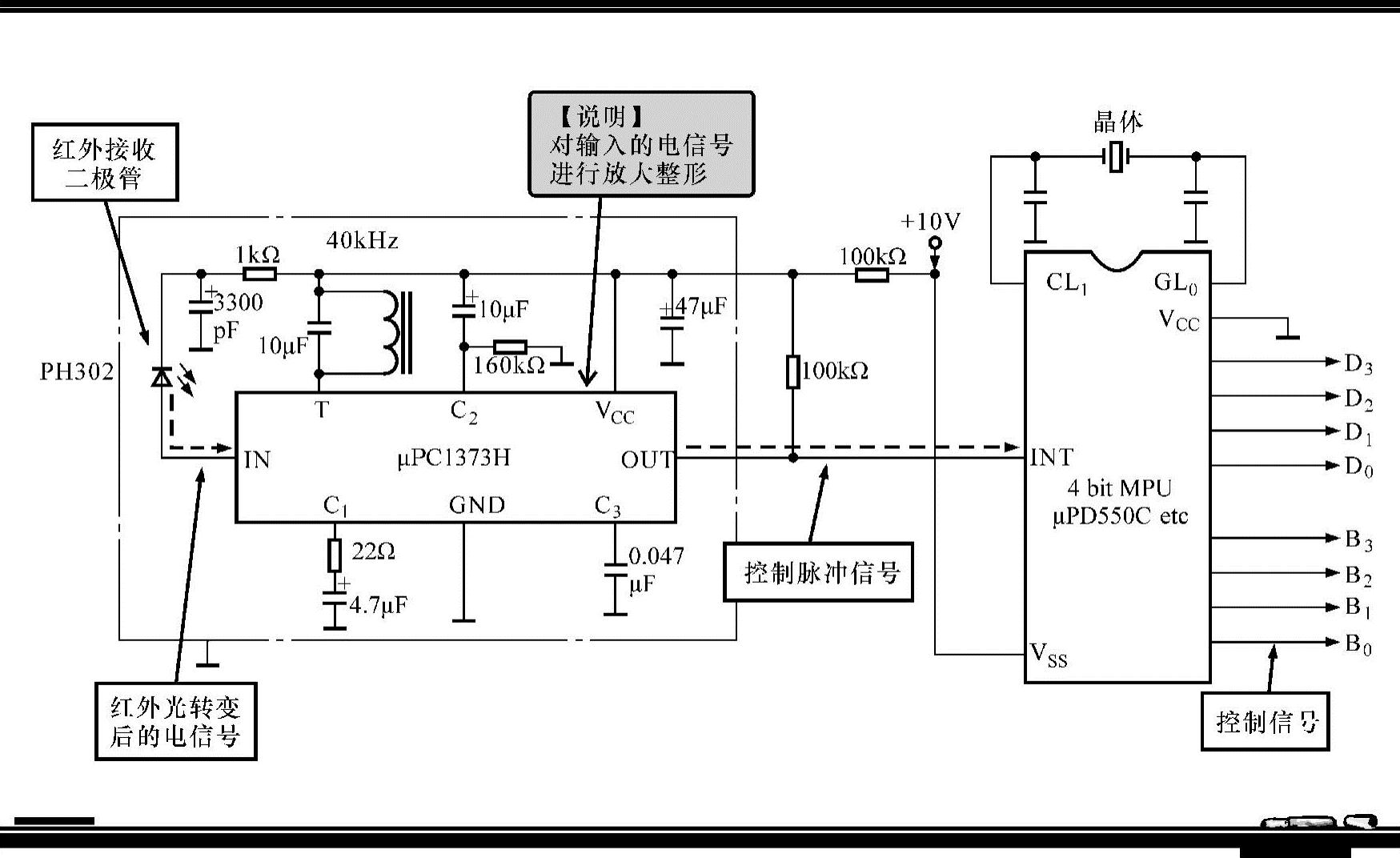

图8-14所示为遥控接收电路，上图相对应。找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：红外接收二极管PH302将接收的电信号送入μPC1373H，经放大整形后由OUT端输出控制脉冲信号，然后送到微处理器μPD550C中，经过识别后，根据内存的程序输出各种控制指令（D₀～D₃，B₀～B₃）。

图8-14 遥控接收电路
