12.2.5轻松搞定对小型数码影音产品的话筒放大电路的识读分析

话筒放大电路用来对话筒输入的语音信号进行放大，方便后一级电路对语音信号进行处理。对该电路进行识读时，要根据输入的语音信号走向进行分析，最终完成对话筒放大电路的识读。

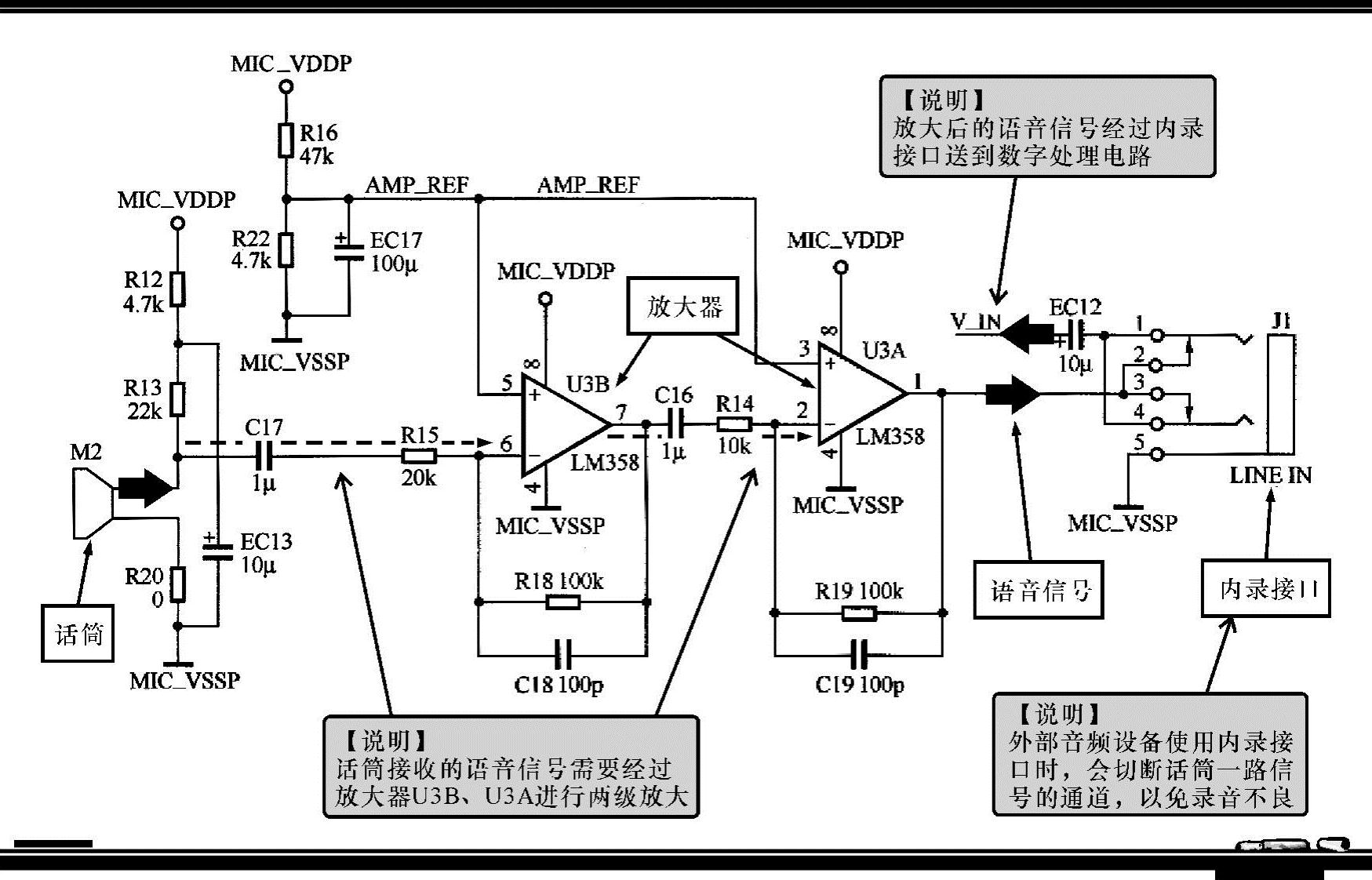

图12-15所示为小型播放器话筒放大电路的识读分析。该电路主要由两级运算放大器（U3B/A）、耦合电容器C17、话筒M2、内录接口J1以及外围元器件等组成。

找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：当要录制语音时，话筒将接受的语音信号变为电信号，经放大器放大后，通过内录接口送往录音信号处理电路（数字处理电路）。

当需要录制外部音频设备的音频信号时，外部音频设备的输出线路接到录音接口上，当插入接口输入信号插头时，会自动切断话筒信号的通道，只有拔下插头，才能通过话筒录制语音信号。

图12-15 小型播放器话筒放大电路的识读分析
