11.2.4搞定对“1～250MHz带宽放大器电路”的识图分析

对于1～250MHz带宽放大器电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

图11-10所示为1～250MHz宽频带高频放大器，该电路是采用阻容耦合方式的共发射极放大电路，可用于放大高频信号。

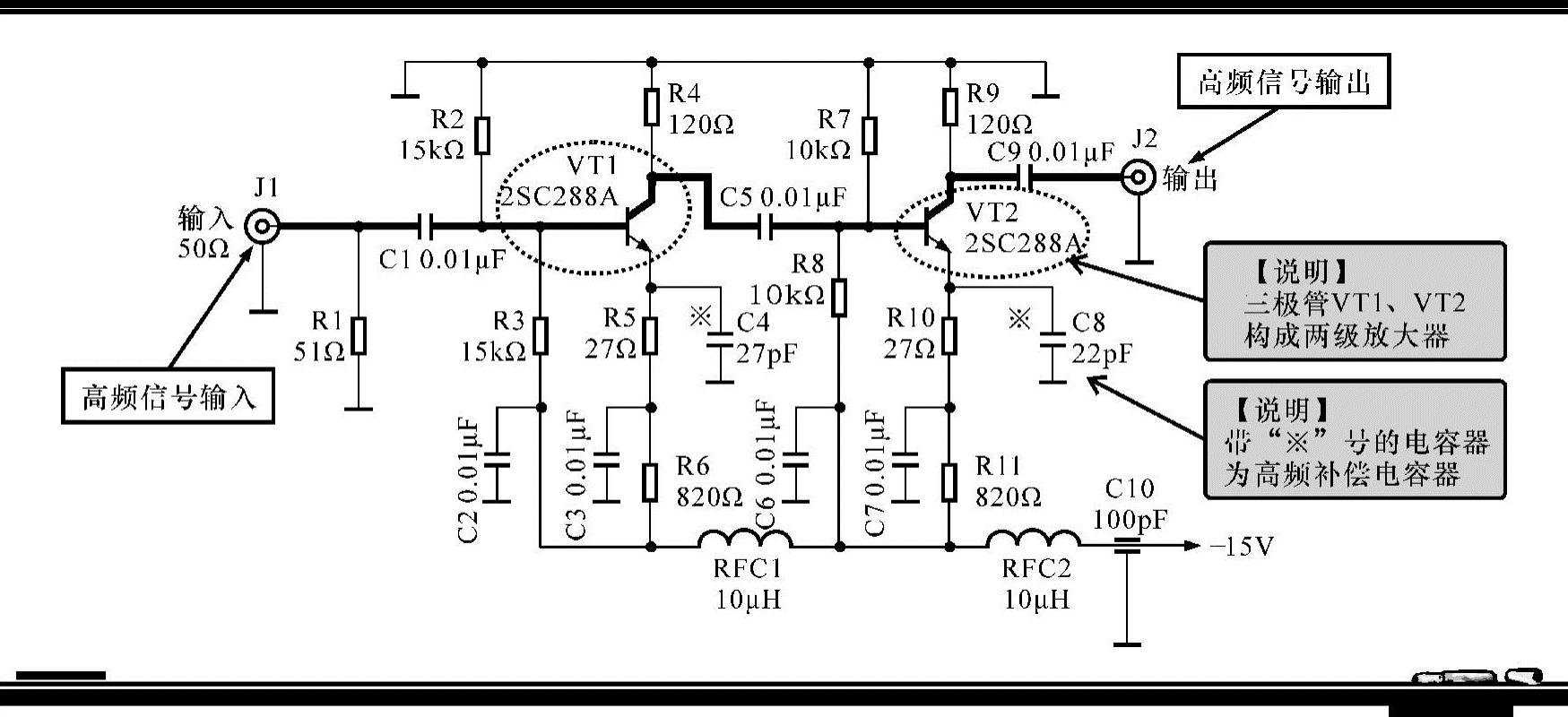

图11-10 1～250MHz宽频带高频放大器

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

高频信号经输入端子J1（输入阻抗50Ω）送入电路中，经耦合电容C1加到放大器VT1的基极，经放大后由C5耦合到VT2的基极，放大的信号由集电极输出。

调整带“※”号的电容，可使带内频率特征达到±1dB。
