12.2.4轻松搞定对小型数码影音产品的耳机驱动电路的识读分析

小型数码影音产品基本都配有耳机接口，用以连接耳机，耳机驱动电路就是将音频信号传输到耳机接口上的电路。对该电路进行识读时，要根据音频信号走向进行分析，最终完成对耳机驱动电路的识读。

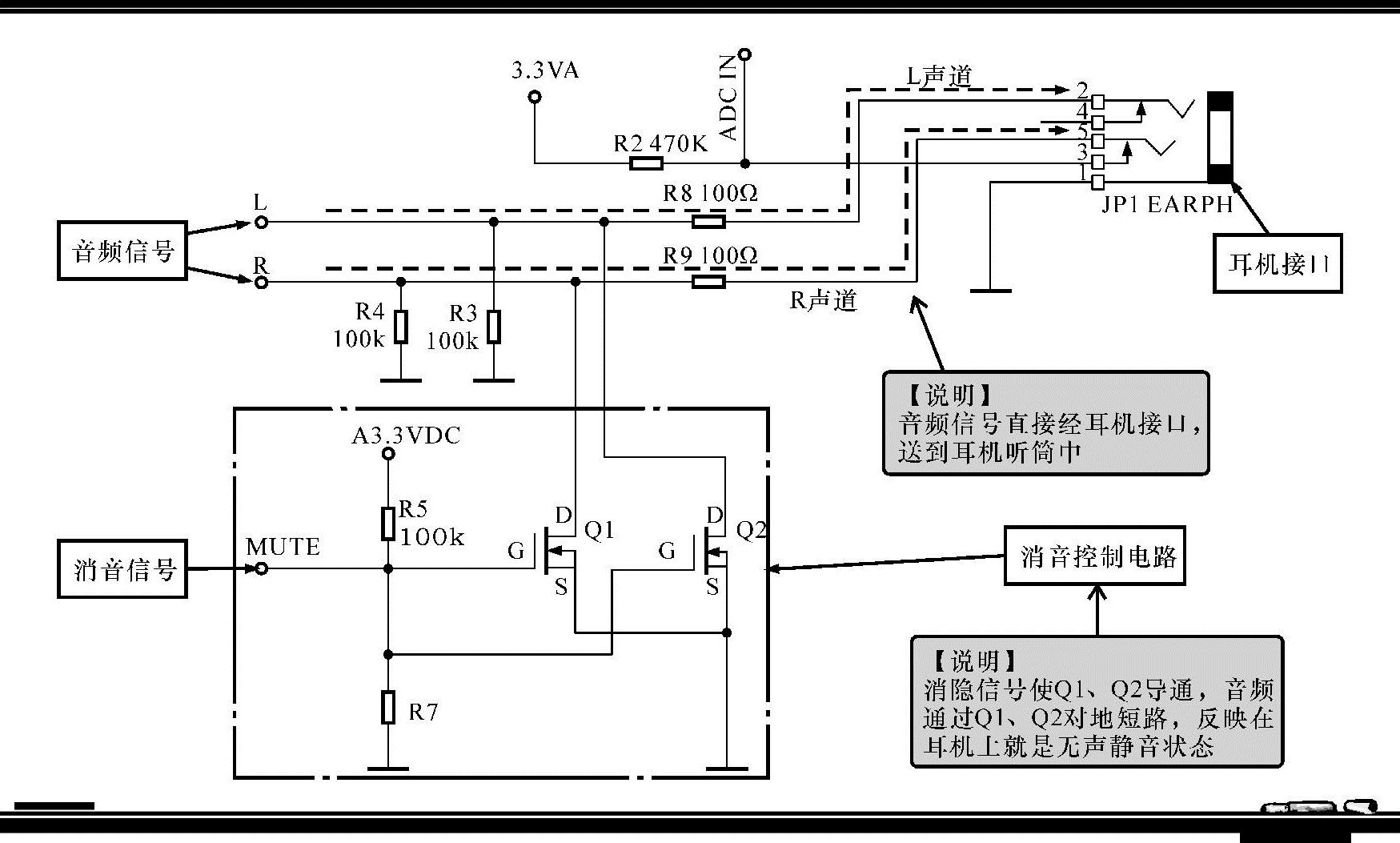

图12-14所示为具有消音功能的耳机驱动电路的识读分析。该电路主要由耳机接口JP1、消音管Q1、Q2以及外围元件等组成。

找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：来自数字信号处理电路的L、R音频信号经电阻器R8、R9送到耳机接口，Q1、Q2场效应晶体管的漏极分别接到L、R信号的输入线上，当控制电路送来消音信号时，Q1、Q2导通，将L、R音频信号短路到地，无信号输出，小型数码影音产品处于静音状态。

图12-14 具有消音功能的耳机驱动电路的识读分析
