2.8.1 看一看集成电路的图形符号

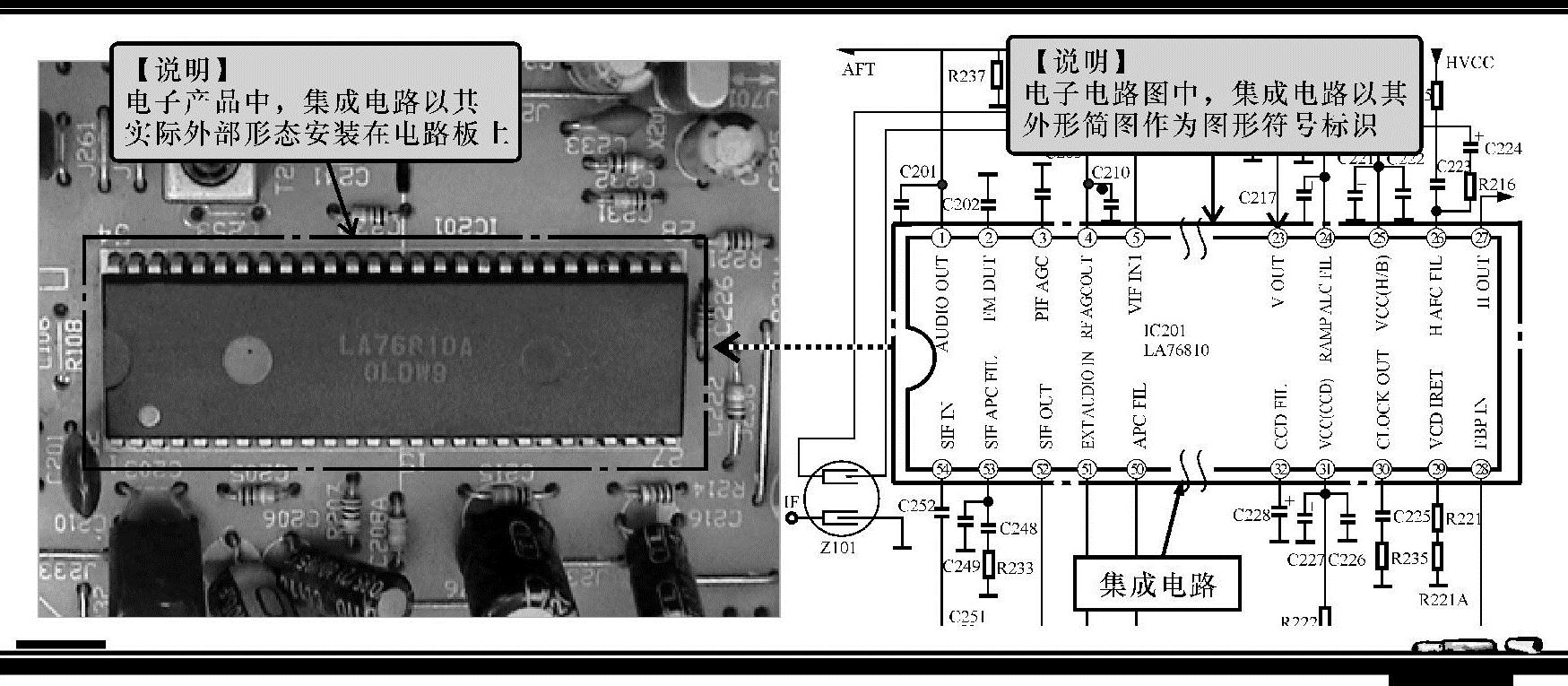

在实际电子产品或设备中，集成电路以其实际的外部形态安装在各种各样的电路板上，而在对应于该电子产品或设备的电子电路图中，集成电路则用专用的图形符号代替，电路板上的集成电路与电子电路图中的图形符号一一对应，如图2-36所示。

图2-36 电路板上的集成电路与电子电路图中的图形符号一一对应

1.识别集成电路的图形符号

图2-37所示为普通集成电路在电子电路图中的图形符号，又称电路符号。可以看到，它由其外形简化图体现，即由与其外形相似的矩形框、引脚及带序号引脚标识等构成。矩形框一般与实际集成电路的外形形状相似，引脚的排列顺序、个数等均与实际集成电路相同，每个引脚都可与电路图中外围元器件的引脚相连通，构成电子线路。

2.认识不同类型集成电路的图形符号

在实际应用中，集成电路的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的集成电路的图形符号，对准确识别出电子电路图中集成电路的类型有重要意义。

常见集成电路的图形符号、外形及功能如表2-8所列。

图2-37 普通集成电路在电子电路图中的图形符号

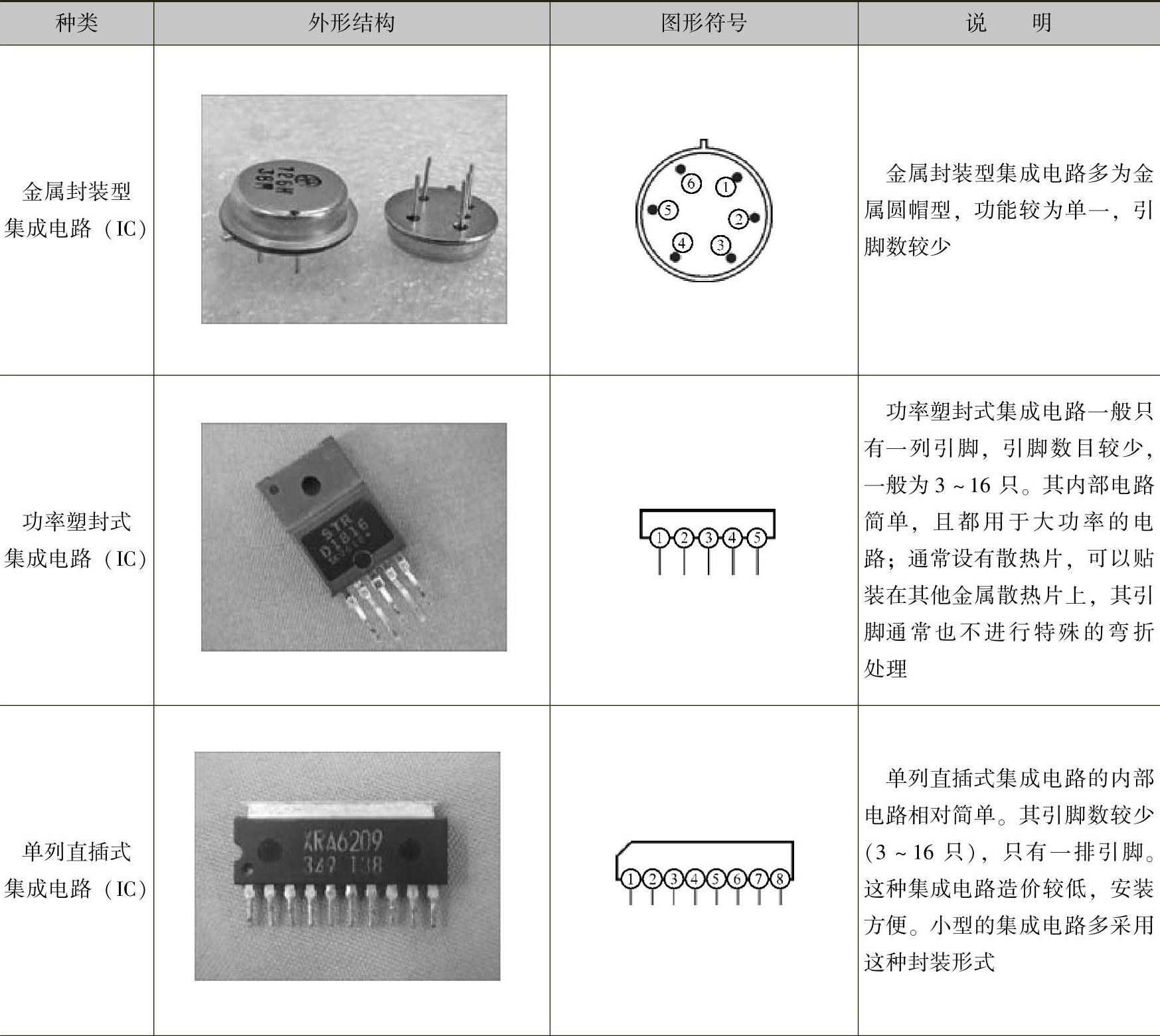

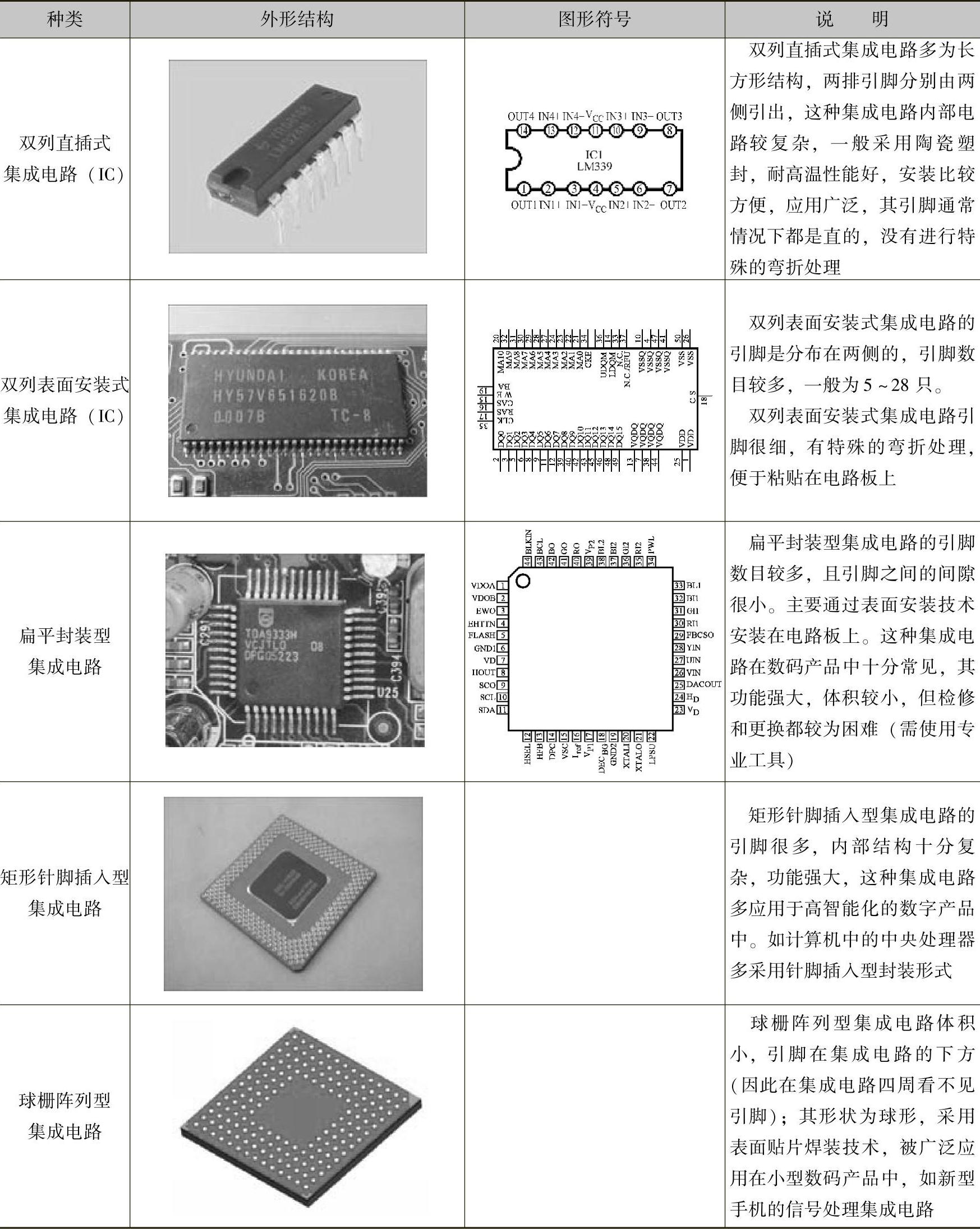

表2-8 常见集成电路的图形符号、外形及功能

（续）
