11.2.1
搞定对“收音机高频放大电路”的识读分析
对于收音机高频放大电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

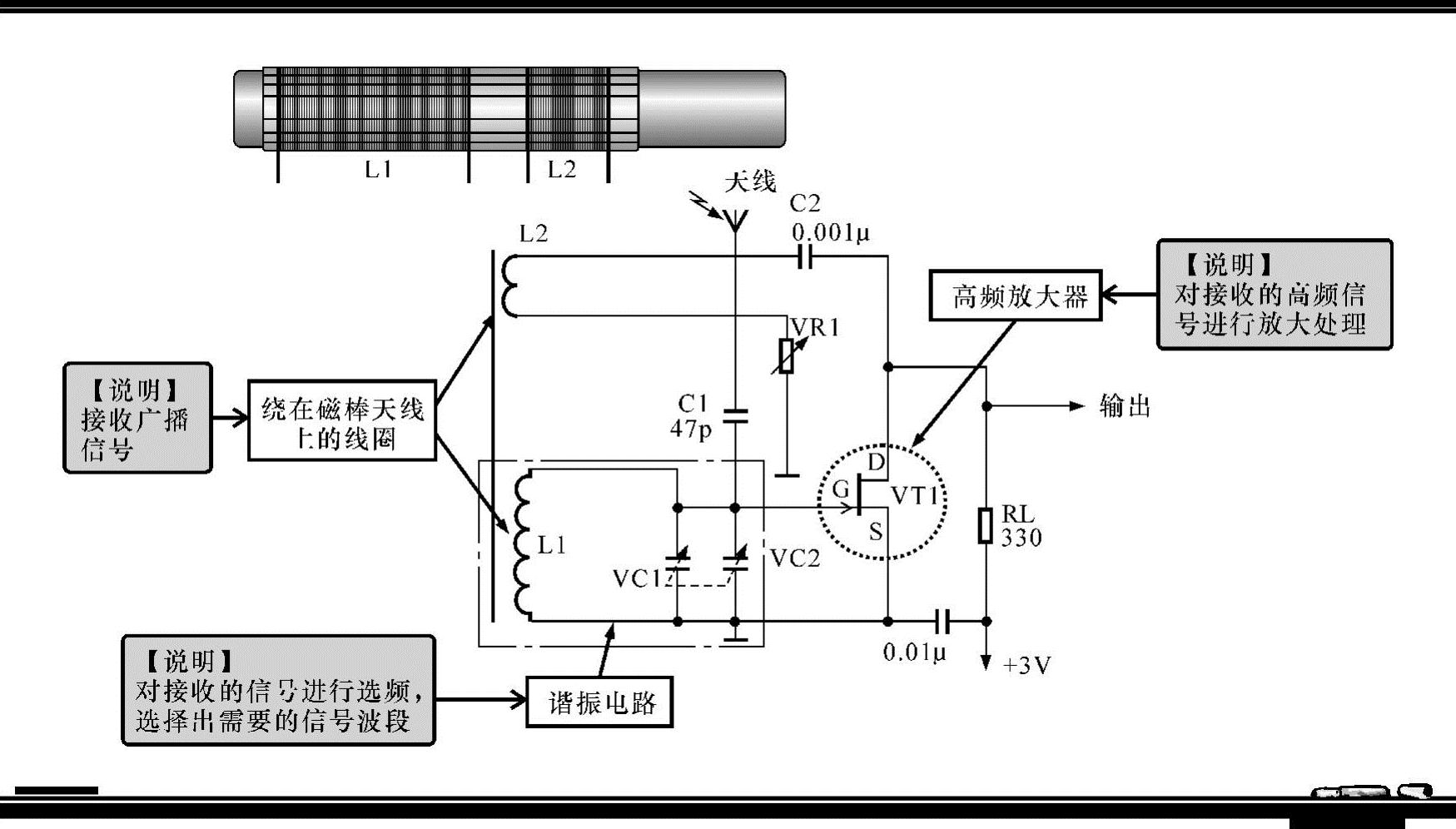

图11-7所示为典型收音机中的高频放大电路，可以看到，该电路主要是由谐振电路、高频放大器VT1及相关的外围元件构成的。
图11-7 典型收音机中的高频放大电路
结合电路中关键元器件的功能特点，对该电路的识图过程如下：
无线电波在天线上感应出高频信号电流，经C1耦合到由L1和VC1、VC2构成的谐振电路中，经谐振电路选频后，信号输入到场效应晶体管的栅极（G），对信号进行高频放大，放大后的信号由漏极（D）输出，送往后级电路中。
直流+3V供电电压经电阻器RL为场效应晶体管提供偏置电压。
