1.2看看电子电路里有什么

电子电路图是将各种元器件的连接关系用图形符号和连线连接起来的一种技术资料，因此在电子电路图中的符号和标记必须有统一的标准。这些电路符号或标记中包含了很多的识图信息，掌握这些识图信息，能够方便我们对其在电路中的作用进行分析和判断，也是我们学习电子电路识图的必备基础知识。

当我们拿到一张电子电路图时，首先会看到图中包含了很多横线、竖线、小黑点以及符号、文字的标识等信息，这些信息实际上就是这张图纸的重要“识读信息”。例如，图1-11所示为一张简单电子电路图的基本标识。

图1-11中，每个图形符号或文字、线段都体现了该电路中的重要内容，也是我们识读该电路的所有依据。例如，图中“～”直观地告诉我们这个电路左端的电压是交流的，图中右侧的“6V”文字标识则明确表示了该电路右侧输出的电压值为6V（直流，一般电压值前没有交直流符号时，默认为直流），等等。

由此可见，电子电路图中主要包含了文字符号和图形符号，了解这些基本标识符号是我们学习识图的关键。

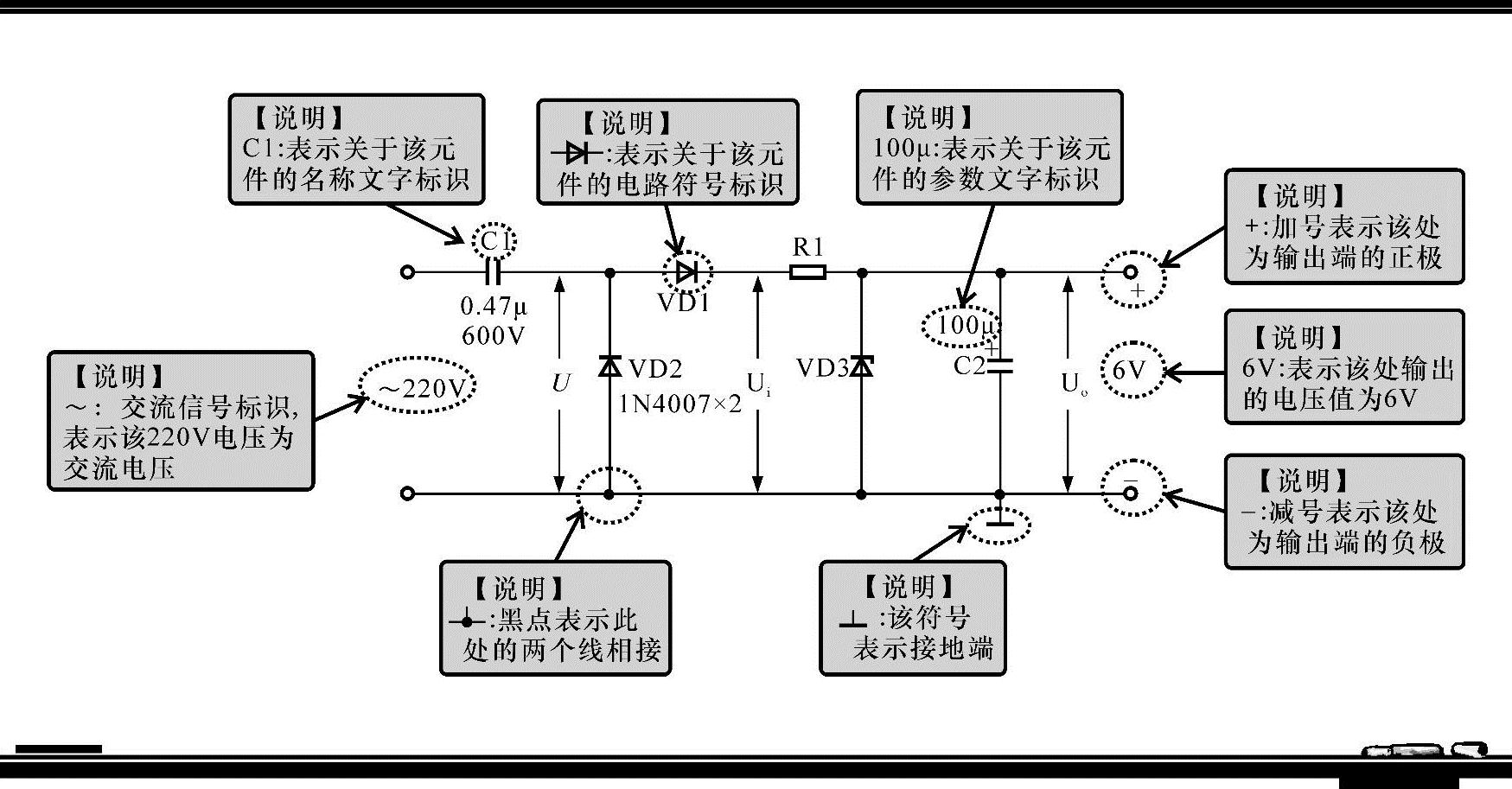

图1-11 一张简单电子电路图的基本标识
