11.3.3搞定对“双向变频电路”的识图分析

对于双向变频电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。图11-18所示为一种接收和发射双向变频电路，其中，场效应晶体管VT1起混频的作用。

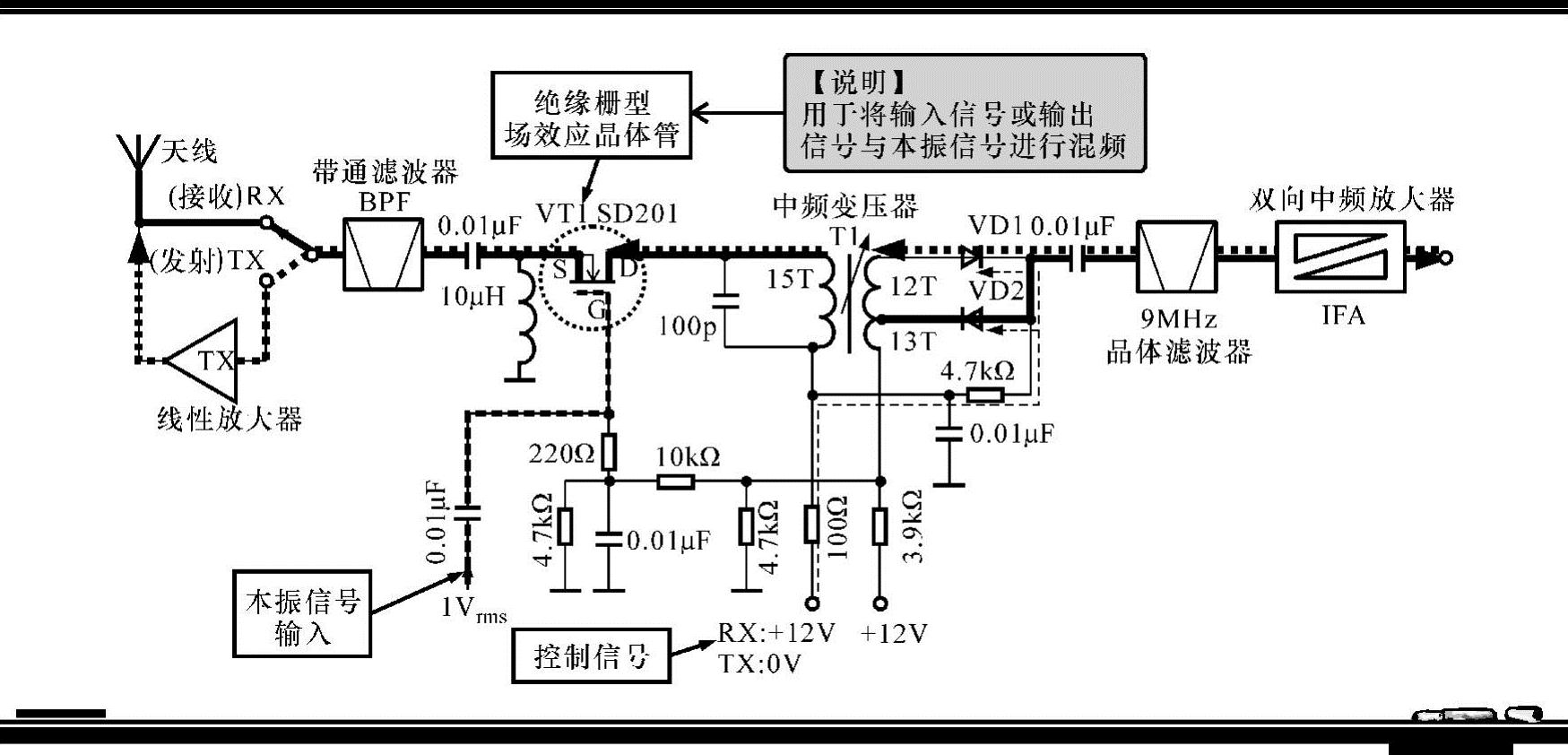

图11-18 一种接收和发射双向变频电路

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

在接收状态（RX），天线接收的信号送入带通滤波器，经带通滤波器将信号加到场效应晶体管VT1的源极（S）。本振信号加到VT1的栅极，VT1的漏极（D）接中频变压器的初级绕组。

中频变压器T1的初级绕组与并联电容谐振在中频频率上，它将VT1混频后的差信号取出。在接收状态，由控制端使VD2为正向偏置导通，中频信号经VD2输出，再经晶体滤波器和双向中频放大器输出。

当发送信号（TX）时，控制端为0V，VD1导通，中频信号经双向中频放大器、晶体滤波器和VD1加到中频变压器的绕组上。本振信号的通路不变，信号由VT1的漏极输入，源极（S）输出再经带通滤波器和发射放大器（TX）送到天线发射信号。
