5.3.1搞定对“正弦波/方波转换电路”的识图分析

对于正弦波/方波转换电路的识读，我们应先了解电路的结构组成，然后根据电路中各种关键元器件的作用、功能特点，对电路的信号流程进行分析。下面，我们将通过实例详细介绍正弦波/方波转换电路识读方法。

图5-33所示为典型正弦波/方波转换电路。可以看到，该电路主要是由CD4093施密特触发器及外围元件构成的。

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

当电源电压加到电路中，为施密特触发器供电后，该触发器便起动工作。当输入交流正弦波信号时，输入的正弦波经耦合电容器C后，被偏置电阻器R1、R2偏置在阈值电压V_o与V_p之间，经施密特触发器进行整形、变换处理后，在其输出端产生一个方波，实现信号波形从正弦波到方波的转换。

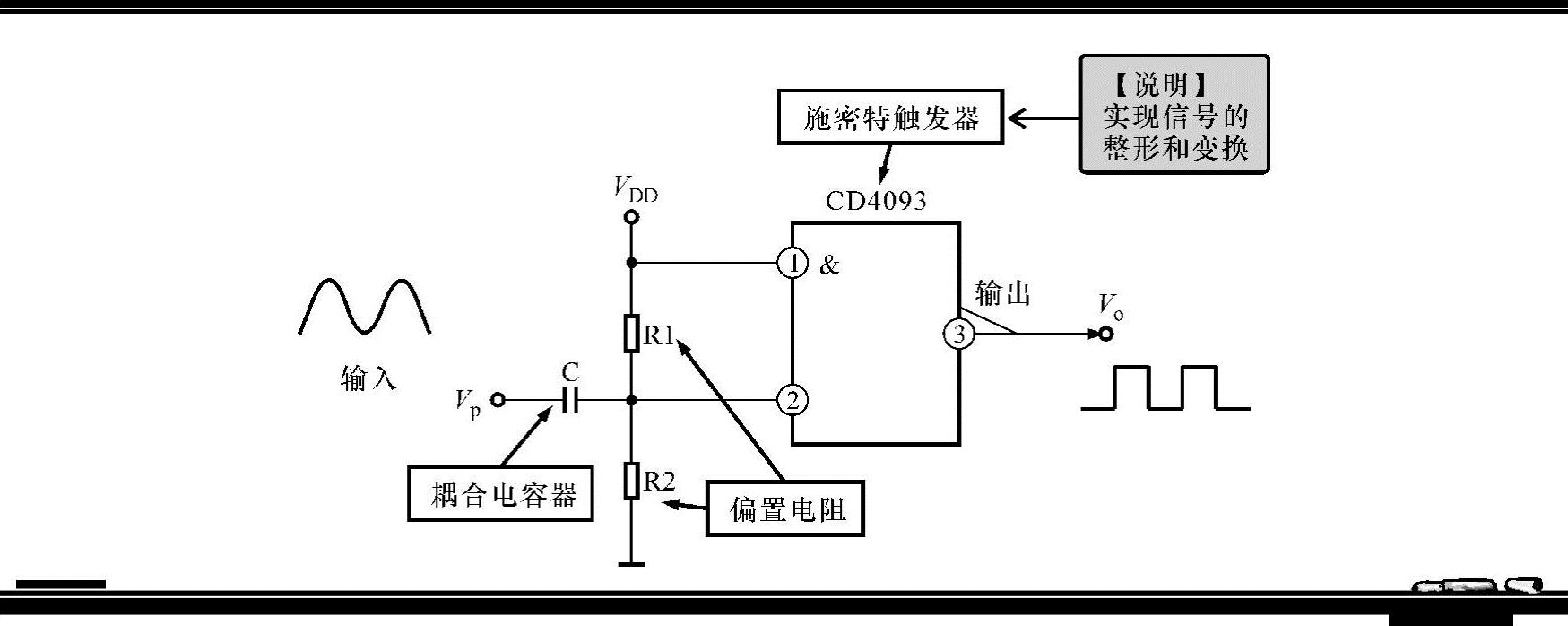

图5-33 典型正弦波/方波转换电路
