10.3.6
搞定对“展宽立体声效果电路”的识图分析
对于展宽立体声效果电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

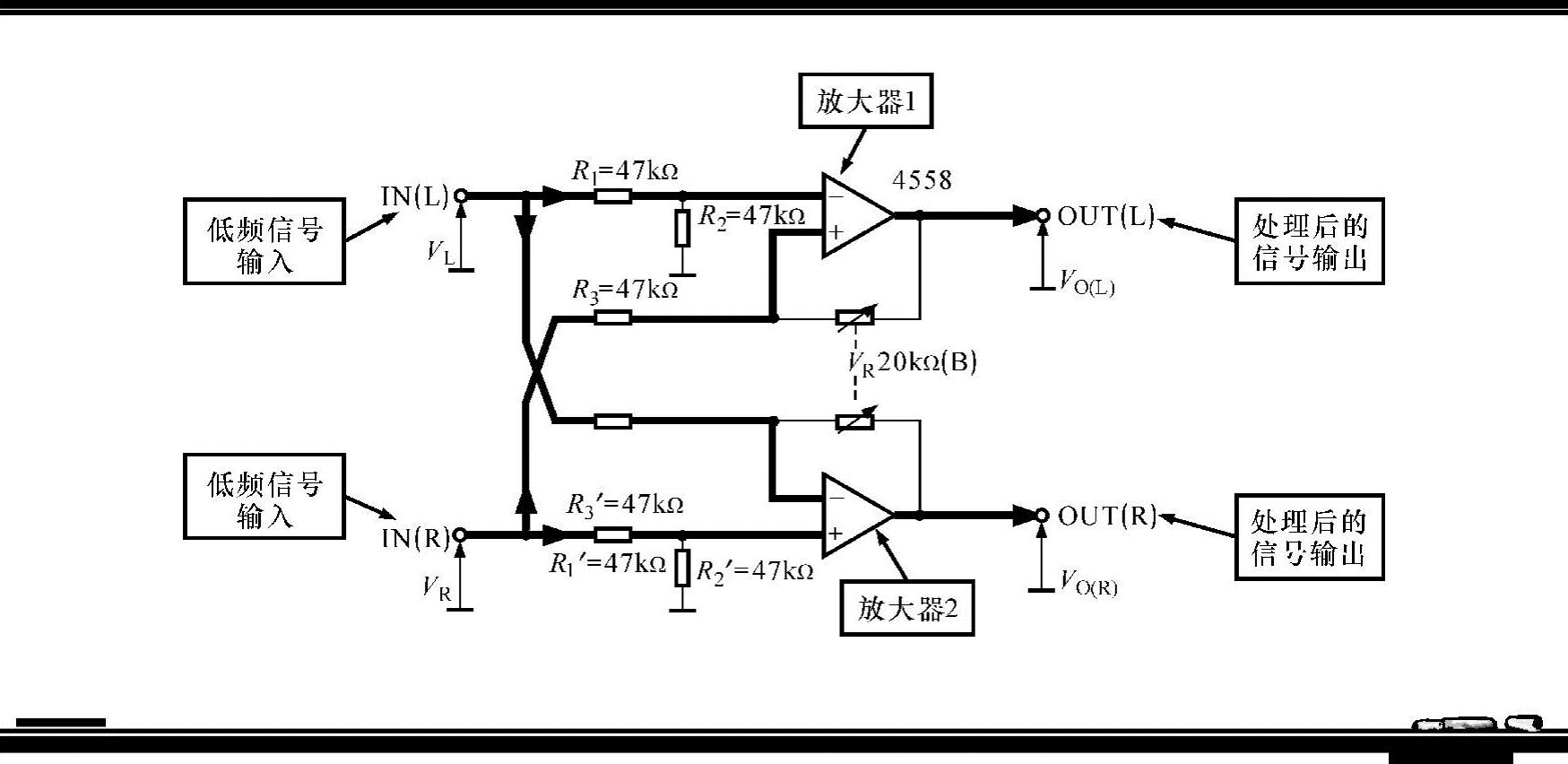

图10-26所示为一种可以将普通立体声信号进行展宽效果处理的电路。可以看到，该电路由两路主放大器构成，两路信号输入时分别分出一路信号经电阻送到另一路放大器的输入端，两路信号输入极性相反，这样使每一路中都包含了与另一路相位不同的信号分量，经合成后具有展宽的立体声效果。这种电路可应用于收录机中，电路简单、效果明显。
图10-26 一种可以将普通立体声信号进行展宽效果处理的电路
结合电路中关键元器件的功能特点，对该电路的识图过程如下：
立体声两路信号分别由两个运算放大器放大，同时，各分出一部分信号交叉送到另一路放大器的反相输入端，这样每一路中都会有另一路反相的信号成分，从而使音乐中的混响成分增强。本电路使用一个运放（4558）即可实现。
