10.1.2开始！了解低频放大电路的特征

低频放大电路是放大低频信号的电路，根据功能它可以分为很多种，例如小信号放大电路、大信号（功率）放大电路等。其中，以音频放大电路最为常见。

低频放大电路最基本的特点如图10-3所示，它是通过电路中的放大器件，对输入的低频信号进行放大，使其满足电路的需求。

图10-4所示为一种简单的话筒（又称麦克风，标准术语为“传声器”）信号放大电路，实际上它是一个共发射极放大器，话筒输出的微弱信号经电容耦合送到三极管的基极，经三极管VT放大后，由集电极输出，再经电容器耦合到下一级。RB1和RB2组成分压电路，为三极管基极提供偏压，使三极管工作在线性放大状态；RC作为集电极负载电阻；RE接在发射极电路中起负反馈的作用，用以稳定三极管的直流工作点；电容CE与电阻RE并联起去耦的作用，用以提高交流信号的增益；耦合电容C1、C2用以耦合传输交流信号及起隔离直流的作用。

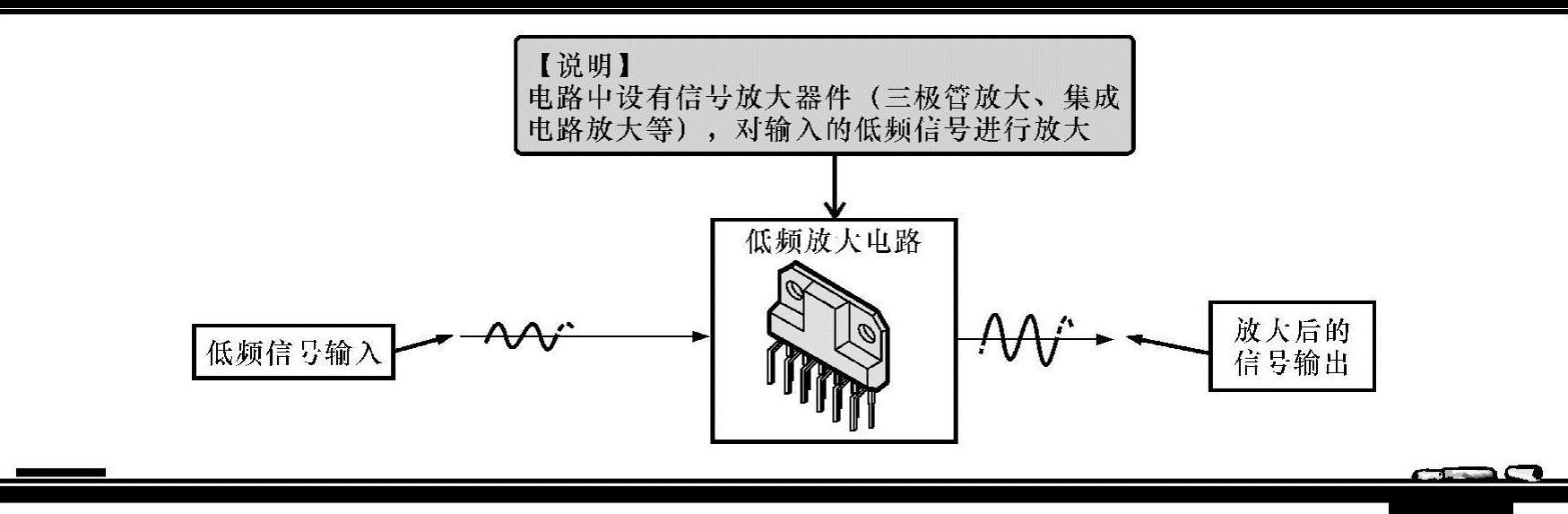

图10-3 低频放大电路最基本的特点

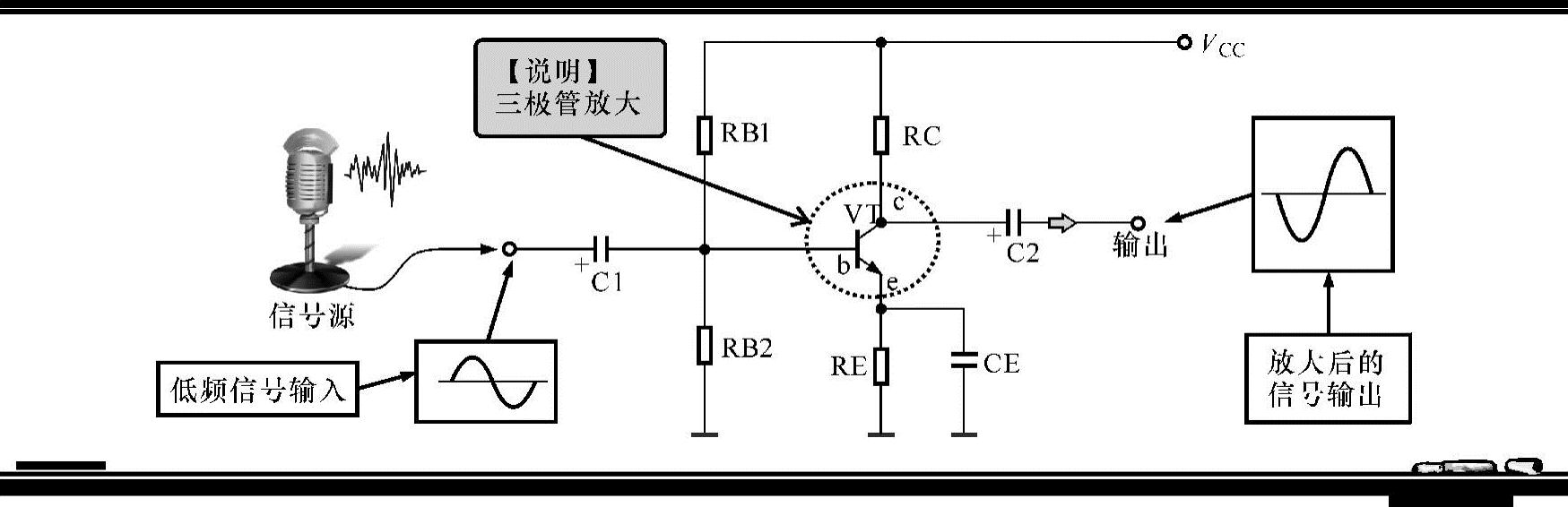

图10-4 一种简单的话筒信号放大电路
