11.3.4搞定对“调幅收音机混频电路”的识图分析

对于调幅收音机混频电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。图11-19所示为一种调幅收音机中的混频电路，该电路的核心器件是三极管VT3。

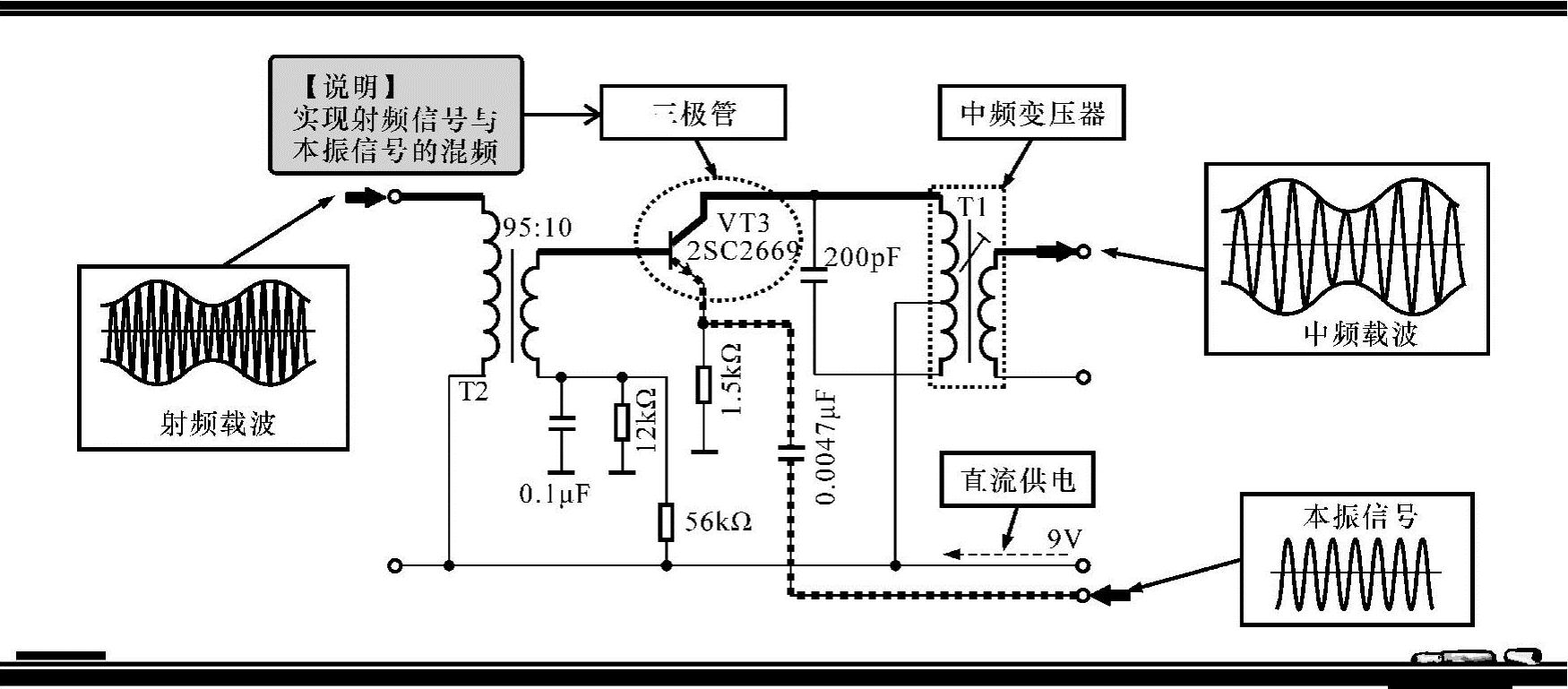

图11-19 一种调幅收音机中的混频电路

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

高频信号经变压器T2耦合后加到三极管VT3的基极，同时，本机振荡信号经耦合电容0.0047μF加到三极管VT3的发射极，这两个信号经VT3进行混频。

混频后的信号由VT3的集电极输出，集电极负载电路中设有谐振变压器，即中频变压器。

中频变压器的初级绕组与电容200pF构成并联谐振回路，从混频电路输出的信号中选出中频（465kHz）信号，再送往中频变压器后输出。

【资料】

图11-19所示为收音电路中的高频放大器、本机振荡和混频电路。混频电路为典型收音机电路中的重要组成部分，在该电路的前级为高频放大电路，还有与之相关的本振电路部分，如图11-20所示。

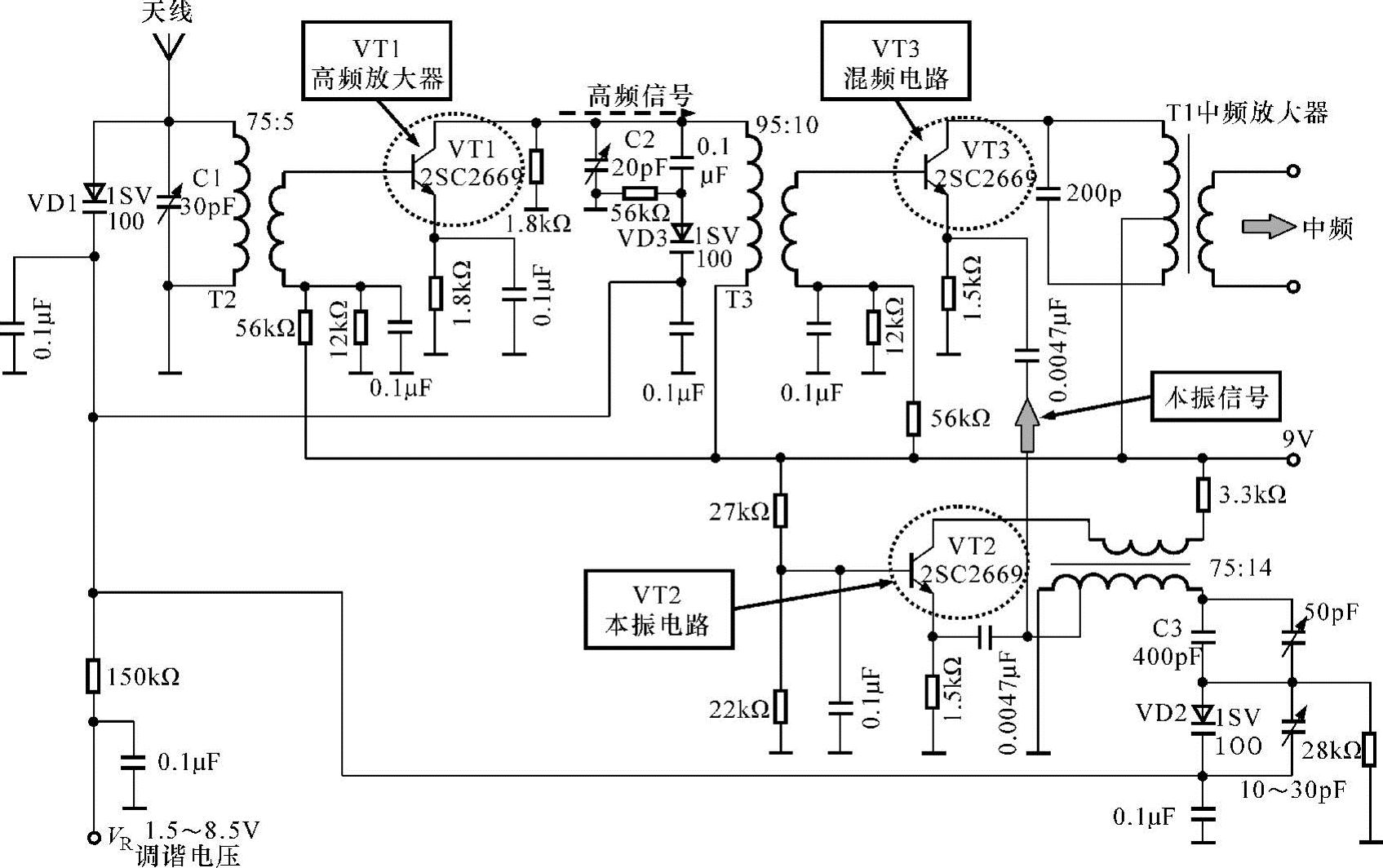

图11-20 收音电路中的高频放大器、本机振荡和混频电路
