11.2.3
搞定对“FM收音机中的高频放大电路”的识图分析
对于FM收音机中的高频放大电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。
图11-9所示为FM收音机中的高频放大电路，可以看到，该电路的核心器件为双栅极场效应晶体管VT1，它与外围元件实现高频信号的放大功能。
结合电路中关键元器件的功能特点，对该电路的识图过程如下：
高频信号经输入接口J1送入电路中，经L1后，送入双栅极场效应晶体管VT1的栅极G1端，经场效应晶体管进行放大后，由其漏极D输出，经L2、耦合电容器C6后输出，送往后级电路中。
+18V～-6V的AGC电压加到双栅极场效应晶体管VT1的G2端，为其提供自动增益控制AGC偏压。

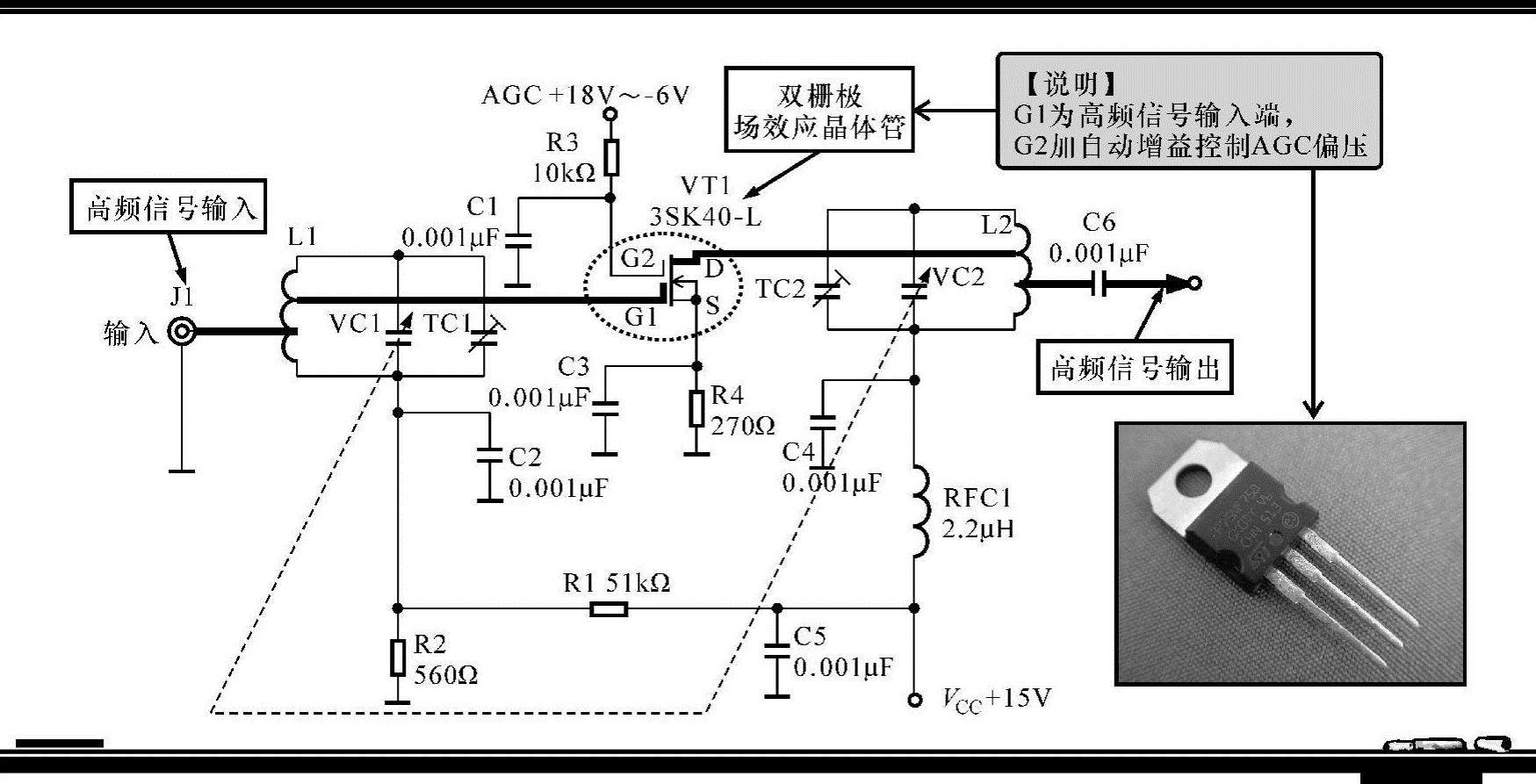

图11-9 FM收音机中的高频放大电路
