10.2.2
搞定对“低噪声前置放大器电路”的识图分析
对于低噪声前置放大器电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

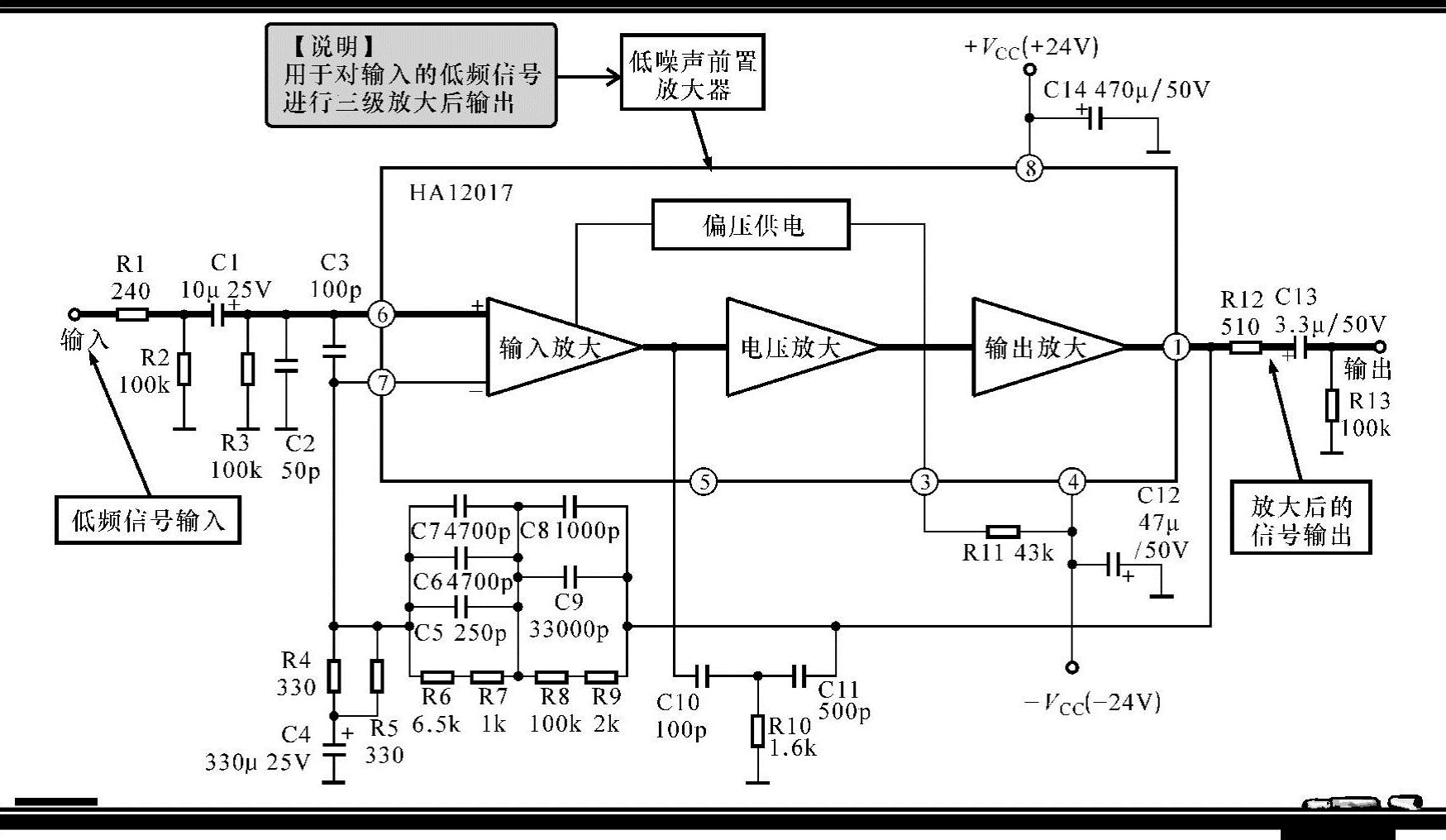

图10-8所示为典型低噪声前置放大器电路，可以看到，该电路主要是由低噪声前置放大器HA12017及外围元器件构成的。
结合电路中关键元器件的功能特点，对该电路的识图过程如下：
该电路主要用于音响电路中，作为话筒信号与磁头信号的放大器。
当其输入端输入低频信号时，该信号首先经电容器C1耦合和滤波电路滤波后，送入低噪声前置放大器HA12017的⑥脚和⑦脚，经输入放大、电压放大和输出放大等三级放大处理后，由其①脚输出放大后的信号，并送往后级电路中。
图10-8 典型低噪声前置放大器电路
