10.2.1
搞定对“话筒信号放大器电路”的识图分析
对于话筒信号放大器电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。
图10-7所示为一种采用1.5V供电的话筒信号放大器，可以看到，该电路主要是由VT2、VT3构成的差动放大器，共发射极电压放大器（VT6）等构成的。

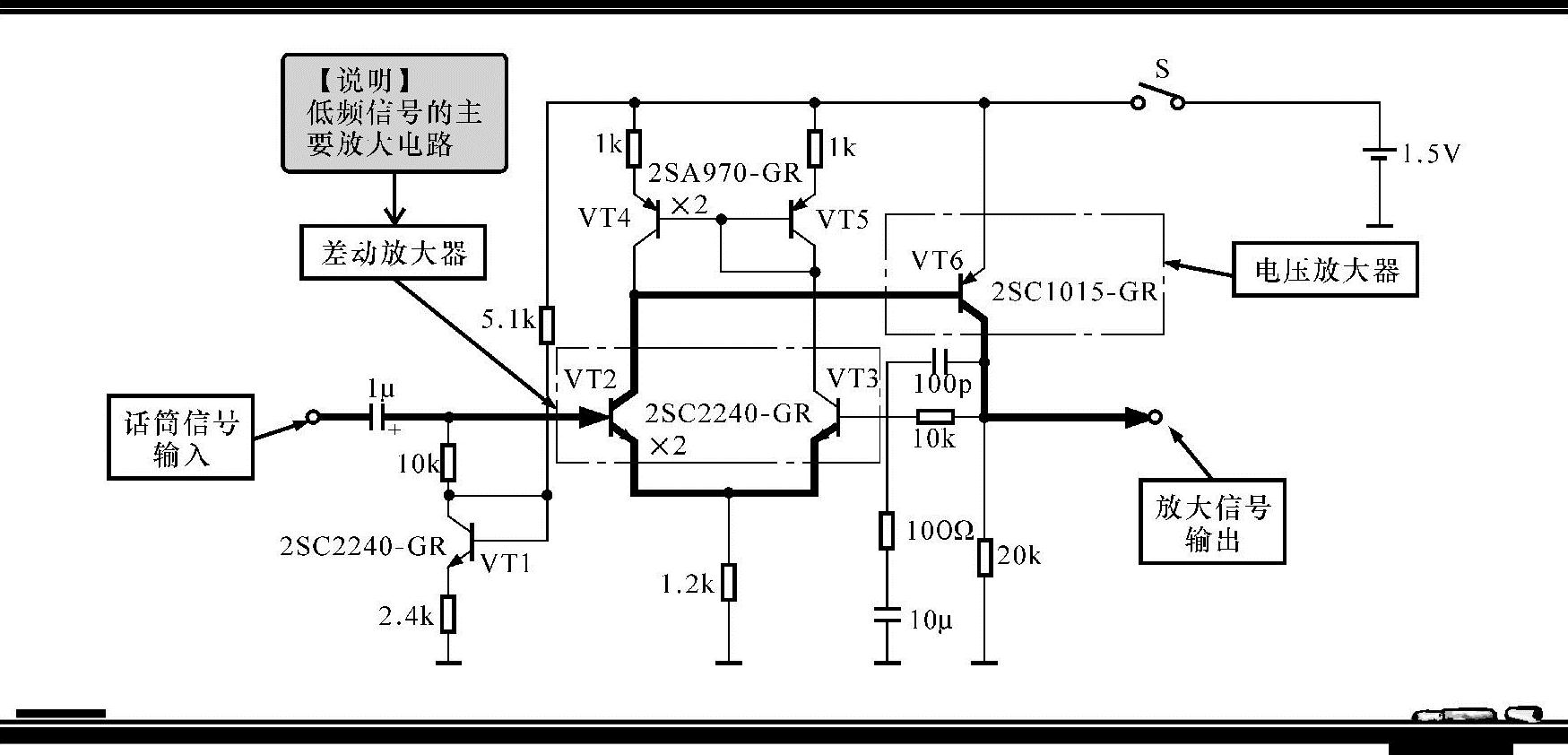

图10-7 一种采用1.5V供电的话筒信号放大器
结合电路中关键元器件的功能特点，对该电路的识图过程如下：
话筒信号由VT2的基极输入，VT1的集电极和基极短路为VT2的基极提供直流偏压，VT4、VT5与发射极电阻构成的电路为VT2、VT3提供集电极偏压。使用三极管可以降低电阻的功耗，能得到理想的放大效果。
输入的话筒信号首先由差动放大器进行放大后，再经VT6进行电压放大，最终由VT6的集电极输出放大后的信号。
