12.1.2轻松搞定对典型电风扇电路的识读分析

电风扇是夏季用于增强室内空气的流动，使人体皮肤散热加快，起到清凉降温作用的一种家用设备。电风扇产品类型多样，但电路结构及原理有很多相同之处，比较容易识读。

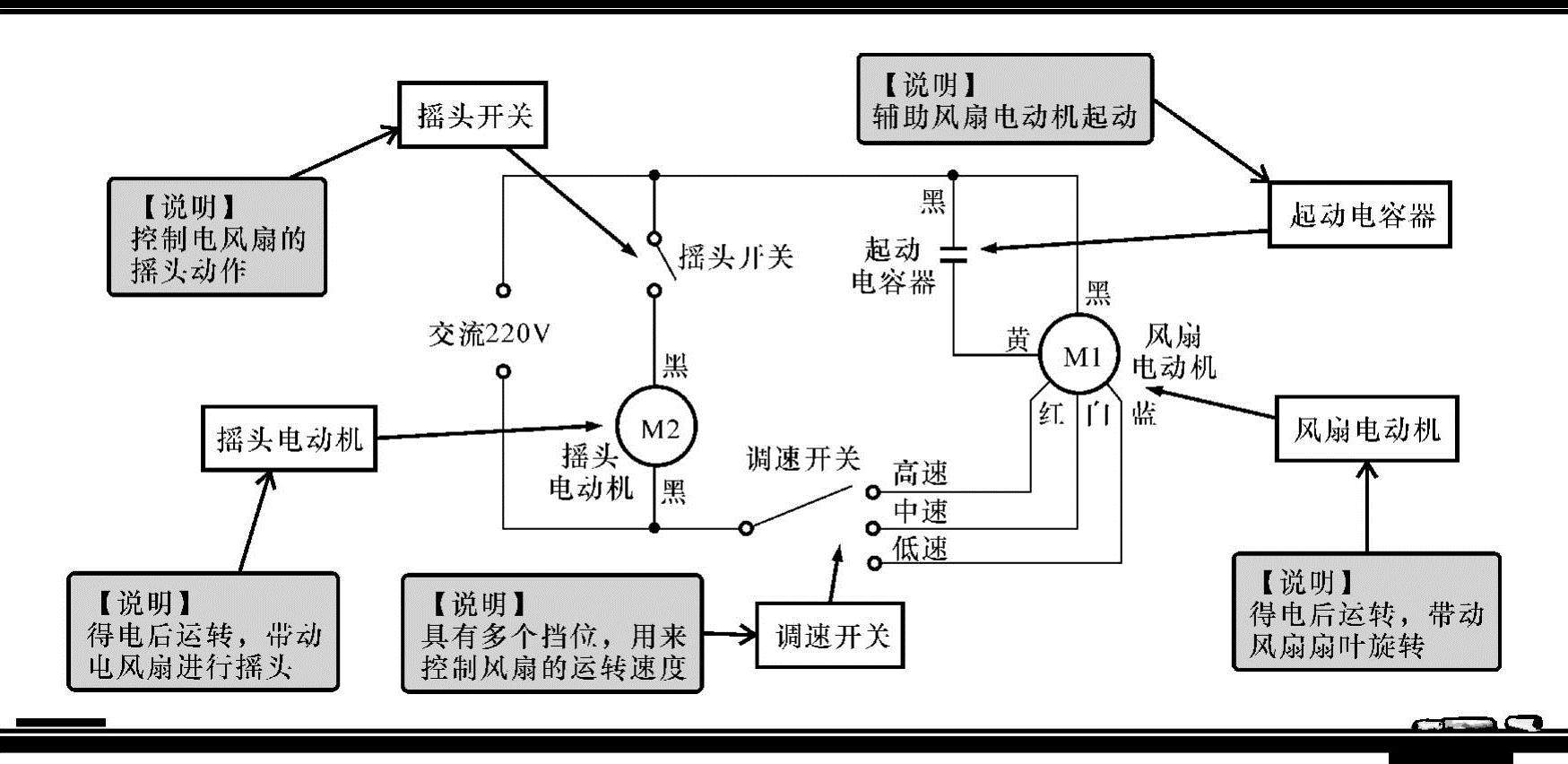

图12-3所示为典型电风扇电路的结构。在电风扇电路中可以找到摇头开关、摇头电动机、起动电容器、调速开关、风扇电动机等部件。

在对电风扇电路进行识读时，可以将常见的元器件、功能电路进行划分，对各功能部件在电路中的作用进行充分的了解后，再对电风扇电路进行识读分析。

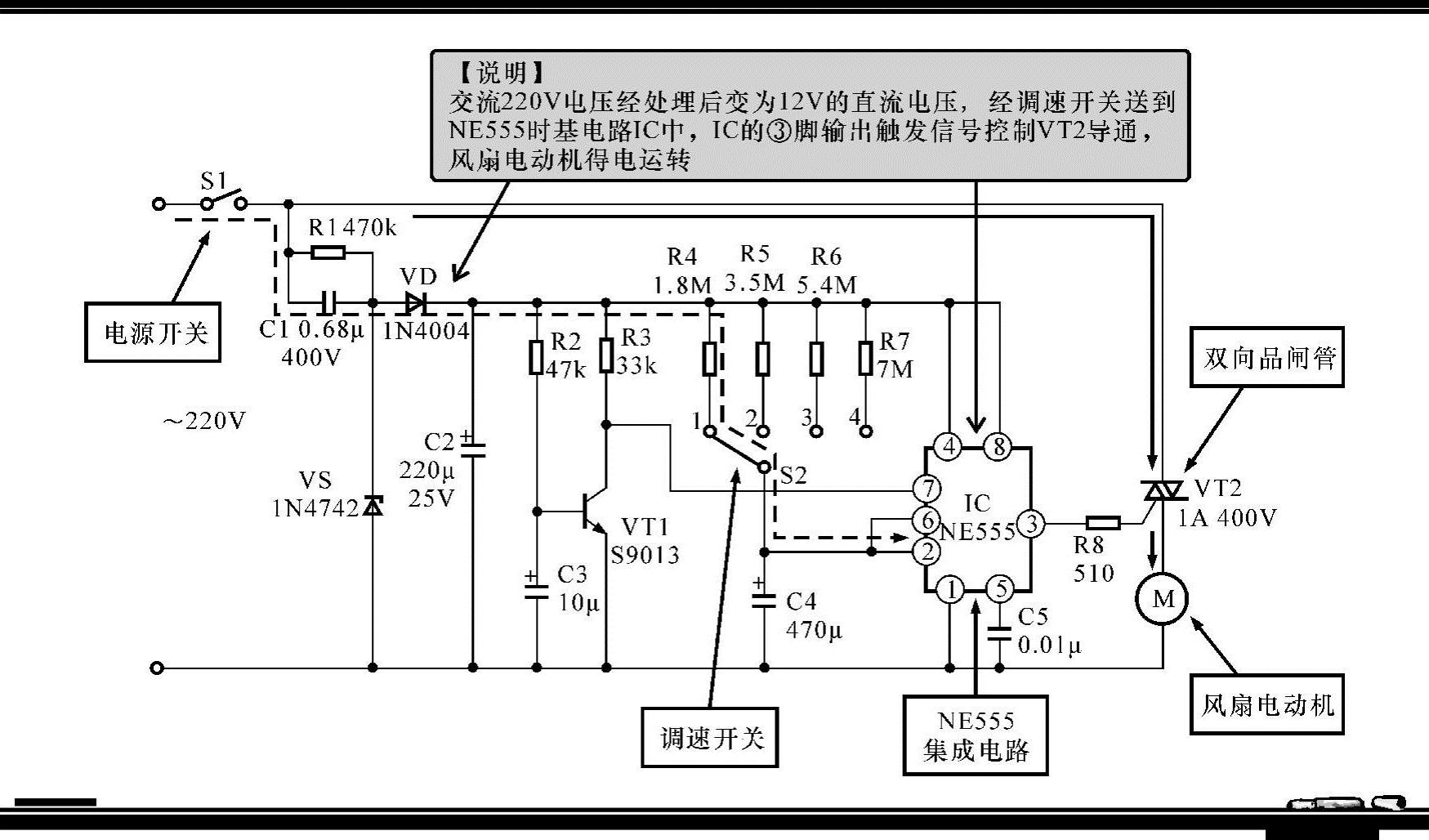

图12-4所示为典型吊扇电路的识读分析。该电路主要是由电源开关S1、调速开关、NE555集成电路、双向晶闸管VT2、风扇电动机等组成的。

图12-3 典型电风扇电路的结构

找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：交流220V电压经C1降压、VD整流、C2滤波、VS稳压后输出约12V的直流电压。12V电压经调速开关S2加到NE555时基电路IC的②、⑥脚，S2位置不同则输入的电平高低也不同，IC根据输入的电平，控制③脚输出的电平，使VT2导通程度发生变化，从而改变电动机M的旋转速度。

图12-4 典型吊扇电路的识读分析
