2.7.1看一看晶闸管的图形符号

2.7.1 看一看晶闸管的图形符号

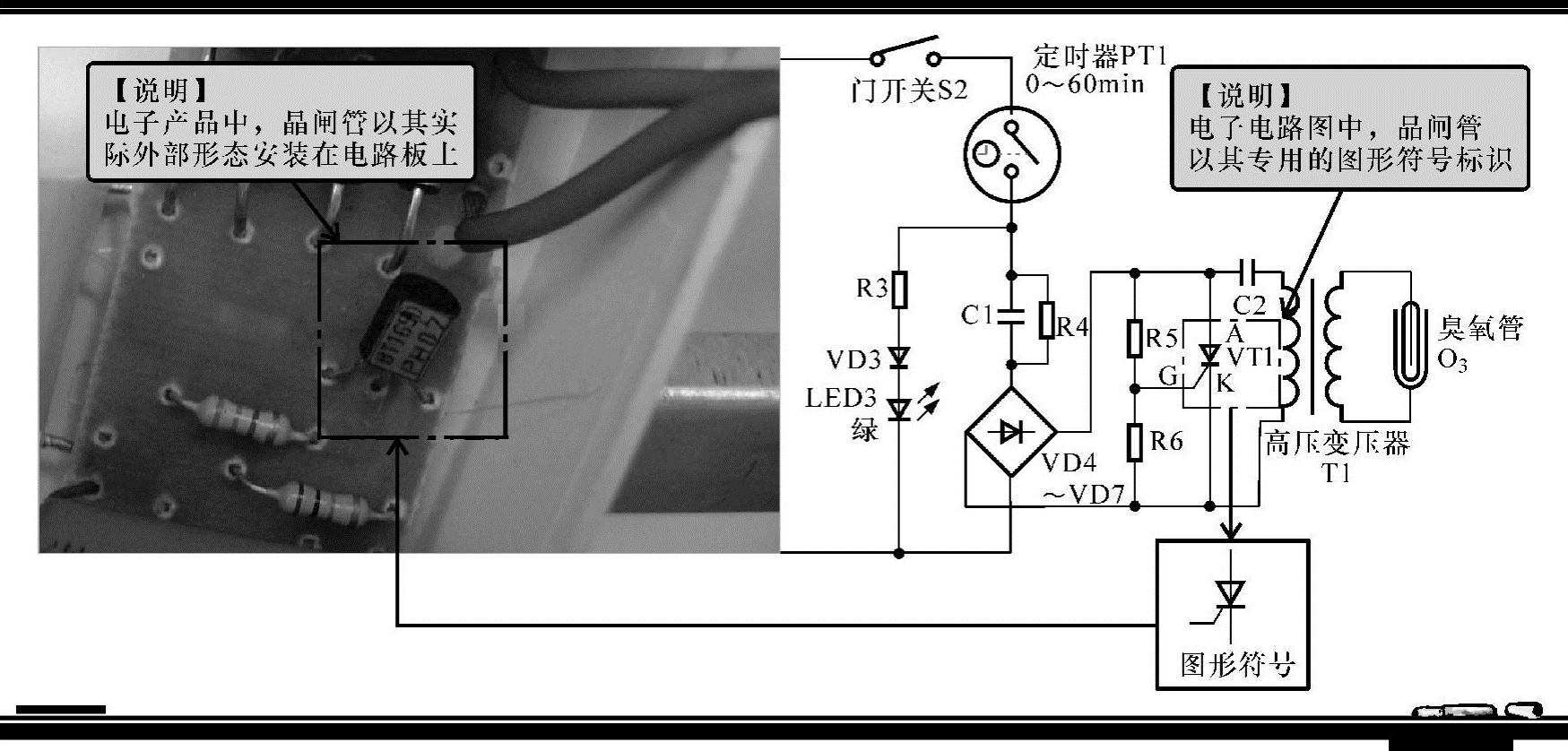

在实际电子产品或设备中，晶闸管以其实际的外部形态安装在各种各样的电路板上，而在对应于该电子产品或设备的电子电路图中，晶闸管则用专用的图形符号代替，电路板上的晶闸管与电子电路图中的图形符号一一对应，如图2-31所示。

图2-31 电路板上的晶闸管与电子电路图中的图形符号一一对应

1.识别晶闸管的图形符号

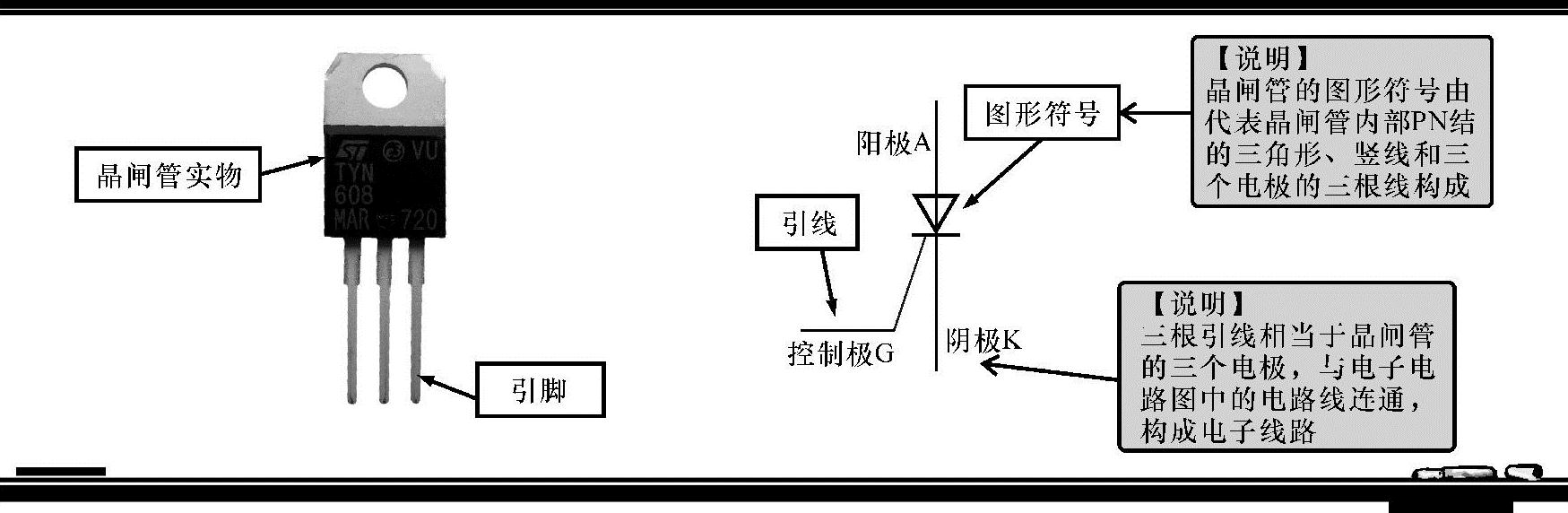

图2-32所示为普通晶闸管在电子电路图中的图形符号，又称电路符号。可以看到，它主要由代表晶闸管内部PN结的三角形、竖线和三个电极的三根线构成，三根线分别代表晶闸管的三个电极，其中竖线一侧引线为晶闸管的阴极（K），三角形一侧引线为晶闸管的阳极（A），弯折的引线为晶闸管的控制极（G），三根引线分别与电路图中的电路线连通，构成电子线路。

图2-32 普通晶闸管在电子电路图中的图形符号

2.认识不同类型晶闸管的图形符号

在实际应用中，晶闸管的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的晶闸管的图形符号，对准确识别出电子电路图中晶闸管的类型有重要意义。

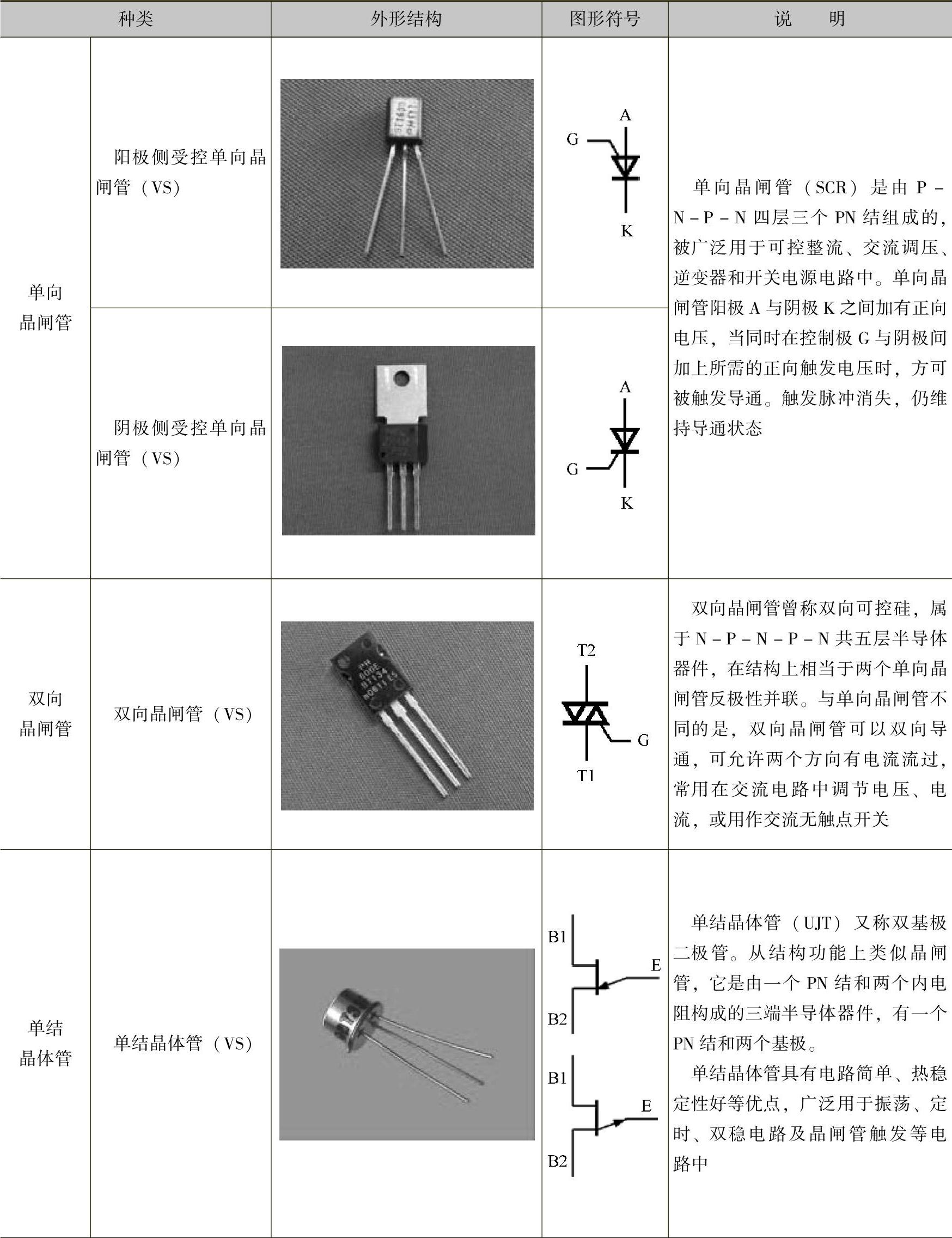

常见晶闸管的图形符号、外形及功能如表2-7所列。

表2-7 常见晶闸管的图形符号、外形及功能

（续）
