8.2.8搞定“红外遥控开关电路”的识图分析

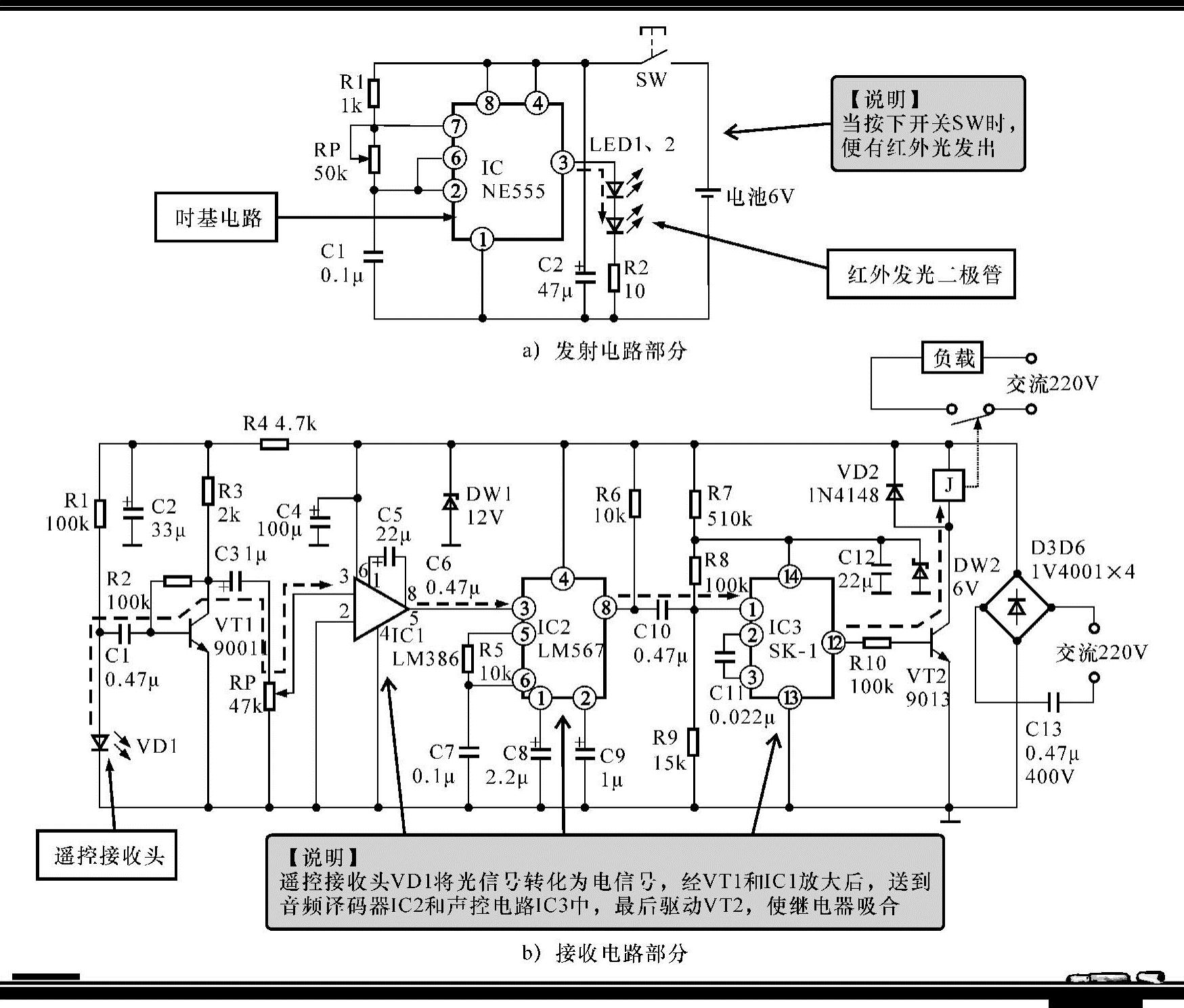

图8-20所示为一种典型红外遥控开关电路，该电路主要包括遥控发射电路和遥控接收电路两部分。

遥控发射电路主要是由NE555振荡器和红外发光二极管构成的。NE555集成电路与R1、RP、C1组成无稳态多谐振荡器，振荡频率为1～20kHz，该频率可通过RP确定。

遥控接收电路则是由遥控（红外）接收头（二极管VD1）、信号放大和控制电路组成的。

当按下开关K时，发射电路发出红外信号。当接收到由遥控发射电路送来的遥控（红外）信号后，遥控接收头VD1将光信号转化为电信号，经VT1和IC1放大，驱动音频译码器IC2和声控电路部分工作，最后驱动VT2，由VT2去驱动继电器，完成控制动作。

图8-20 一种典型红外遥控开关电路
