10.3.8搞定对“录音机图示均衡器驱动电路”的识图分析

对于录音机图示均衡器驱动电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

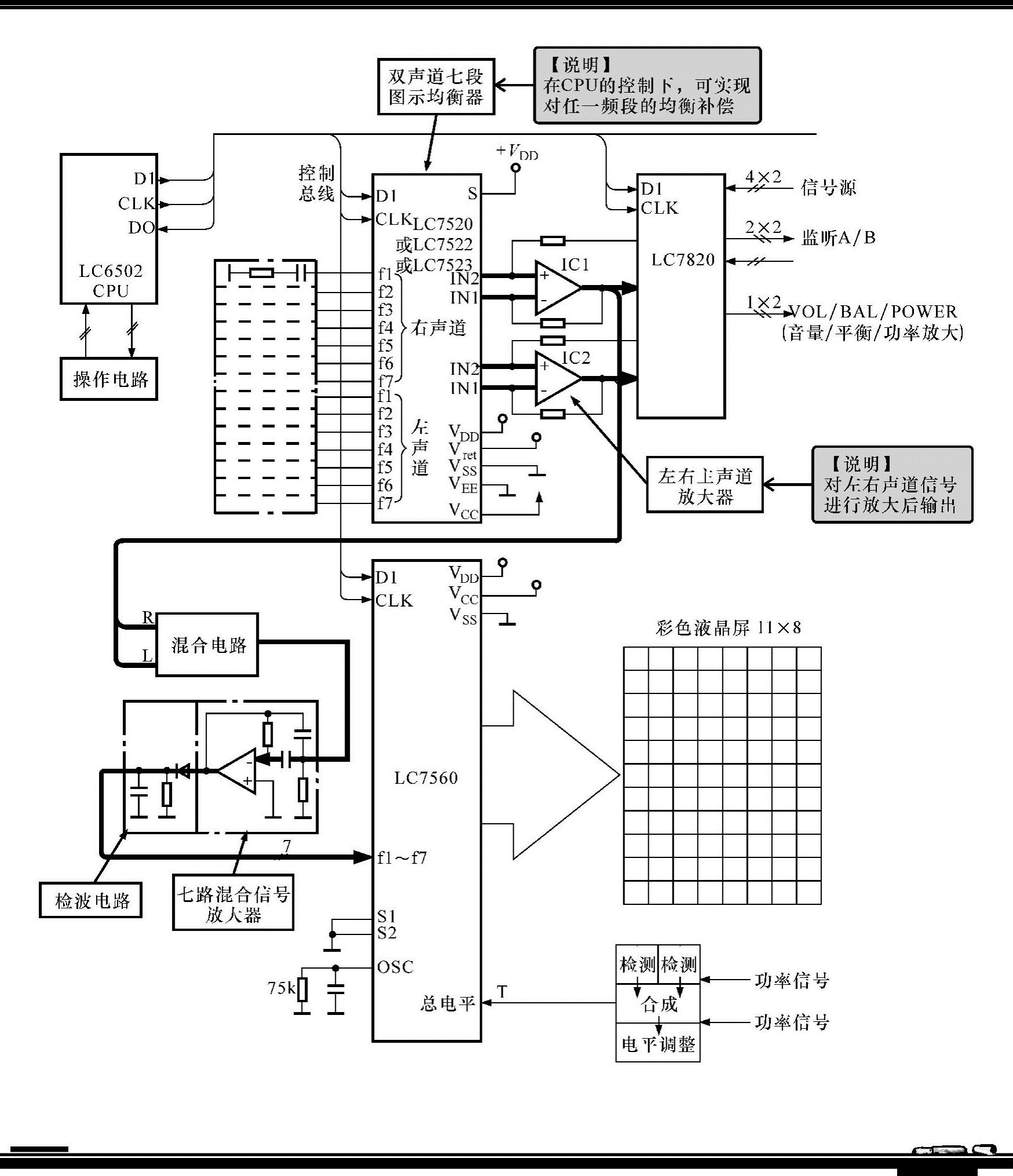

图10-28所示为一种录音机图示均衡器驱动电路，可以看到，该电路主要是由双声道七段图示均衡器（LC7520）及外围相关电路构成的。

图10-28 一种录音机图示均衡器驱动电路

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

左右主声道放大器IC1、IC2的输出各分成两路，一路送往LC7820，经LC7820处理后再送往音量调整、平衡控制和功放电路等部分。

另一路则送往RL混合电路、混合信号放大器和检波电路。在这里分成七路，对七个频段的信号分别进行放大和检波，将音频信号转换成七个频段的检波电压，再送到LC7560中，经处理后变成液晶屏的驱动信号进行显示。

【资料】

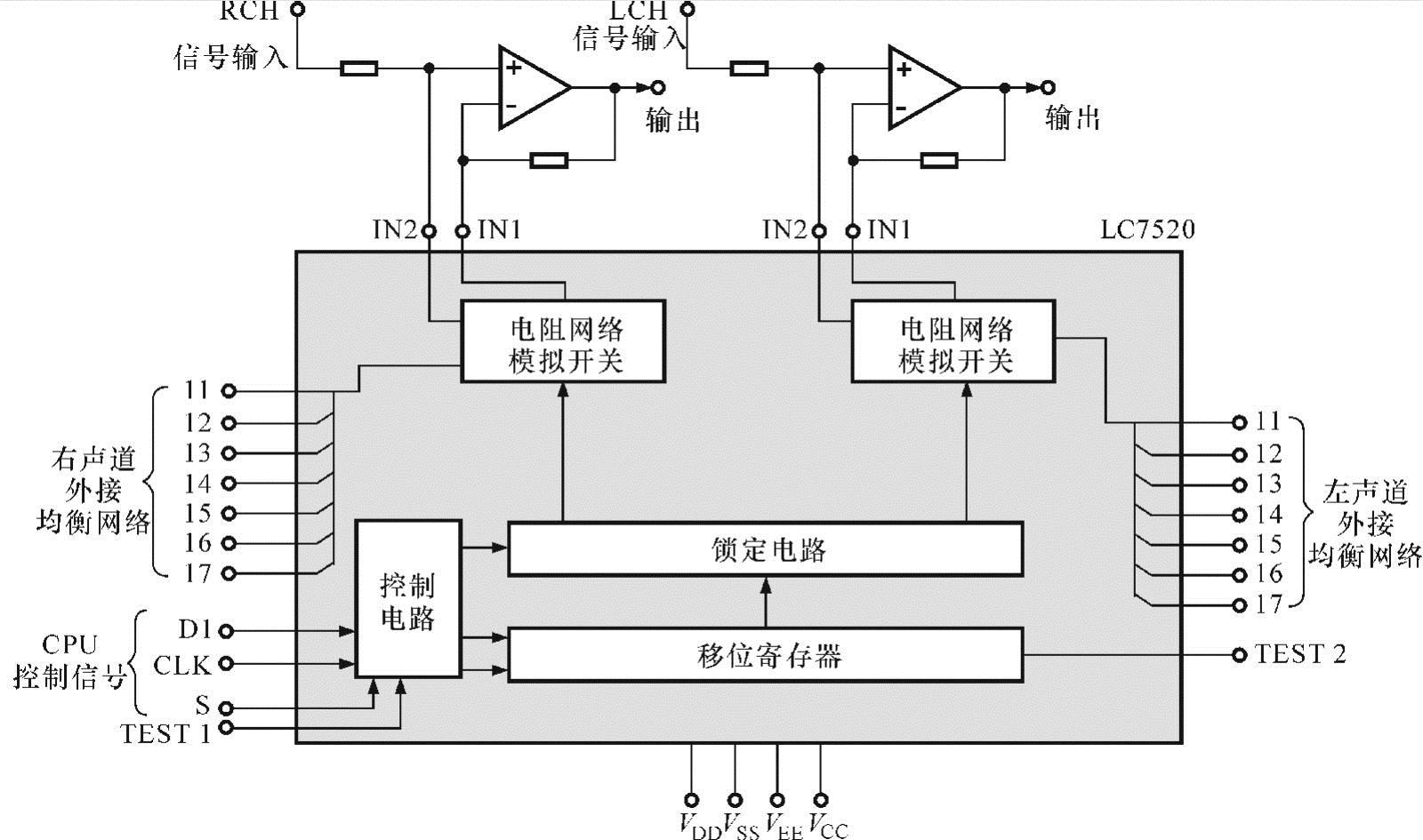

图10-29为双声道七段图示均衡器LC7520的内部结构框图。了解集成电路的内部结构，对识读电路图和深刻理解集成电路的内部信号处理过程十分重要。

图10-29 双声道七段图示均衡器LC7520的内部结构框图
