10.1.1别急！先搞清低频电路的功效是什么

低频电路是指处理低频信号的电路，而低频信号通常没有十分严格的界限，一般来说低于1MHz的交流信号就称为低频信号，这里所说的交流信号是以正弦信号为参照信号。

基本低频电路包括低频放大电路和低频信号处理电路等，根据功能，电路结构也可以分为很多种，其中，在电子电路中以音频信号放大电路和音频信号处理电路最为常见（音频信号频率范围为20Hz～20kHz）。

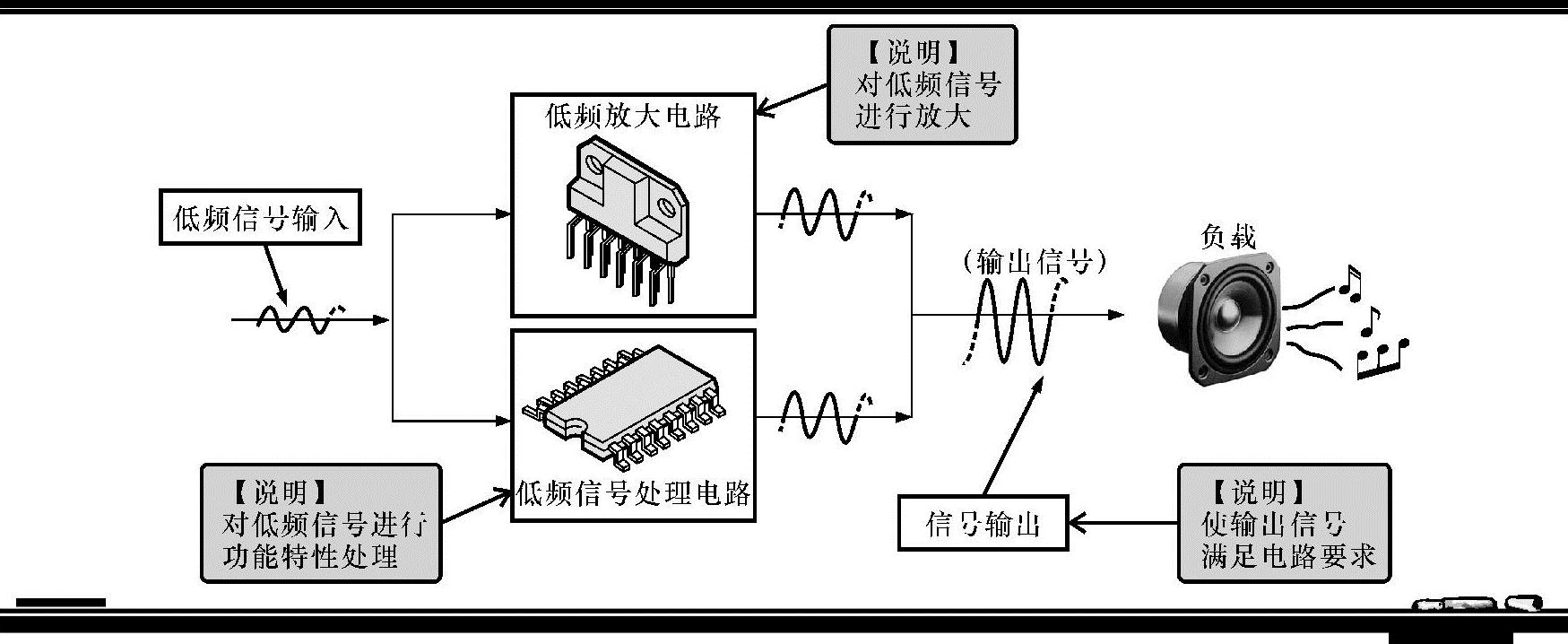

图10-1为低频电路的基本功能示意图。可以看到，低频电路是将输入到电路中的低频信号进行放大或各种功能处理后再输出的一种功能电路，低频信号的放大、处理都由低频电路的核心部件实现。

图10-1 低频电路的基本功能示意图

例如，在影碟机中，它作为一种典型的影音产品，具有卡拉OK功能，可以直接输入声音信号，声音信号是一种低频信号，该信号并不能直接去驱动扬声器发声，因此，在影碟机中通常都设有该声音信号的处理、放大电路。低频信号电路在影碟机中的应用如图10-2所示。

图10-2 低频信号电路在影碟机中的应用
