9.3.1搞定对“空调器轴流风扇电动机驱动电路”的识图分析

对于空调器轴流风扇电动机驱动电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

图9-26所示为典型变频空调器室外风扇（轴流风扇）电动机驱动电路，可以看到，该电路主要是由反相器U01（ULN2003A）、继电器RY04和RY02等部分构成的。

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

当变频空调器得电，并起动运行后，由其室外机的微处理器U02向反相器U01（ULN2003A）输送驱动信号，该信号从①、⑥脚送入反相器中。

反相器接收驱动信号后，将驱动信号进行识别、反相处理，输出相应的控制信号来控制继电器RY02和RY04导通或截止。

继电器RY02和RY04的导通/截止，控制室外风扇电动机的转动速度，使风扇实现低速、中速和高速的转换。电动机的起动绕组接有起动电容。

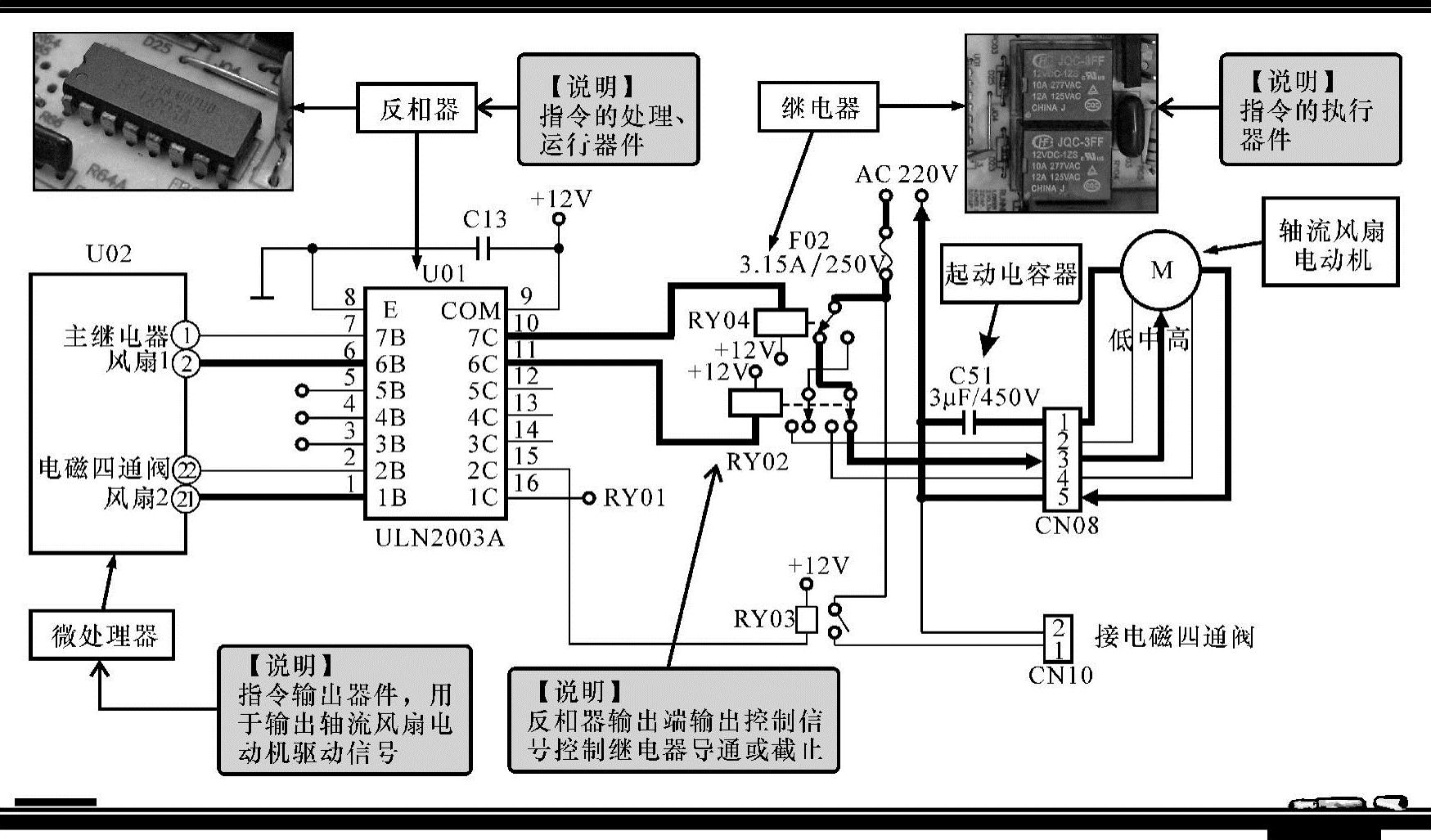

图9-26 典型变频空调器室外风扇（轴流风扇）电动机驱动电路
