11.2.5搞定对“高频输出放大器电路”的识图分析

对于高频输出放大器电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

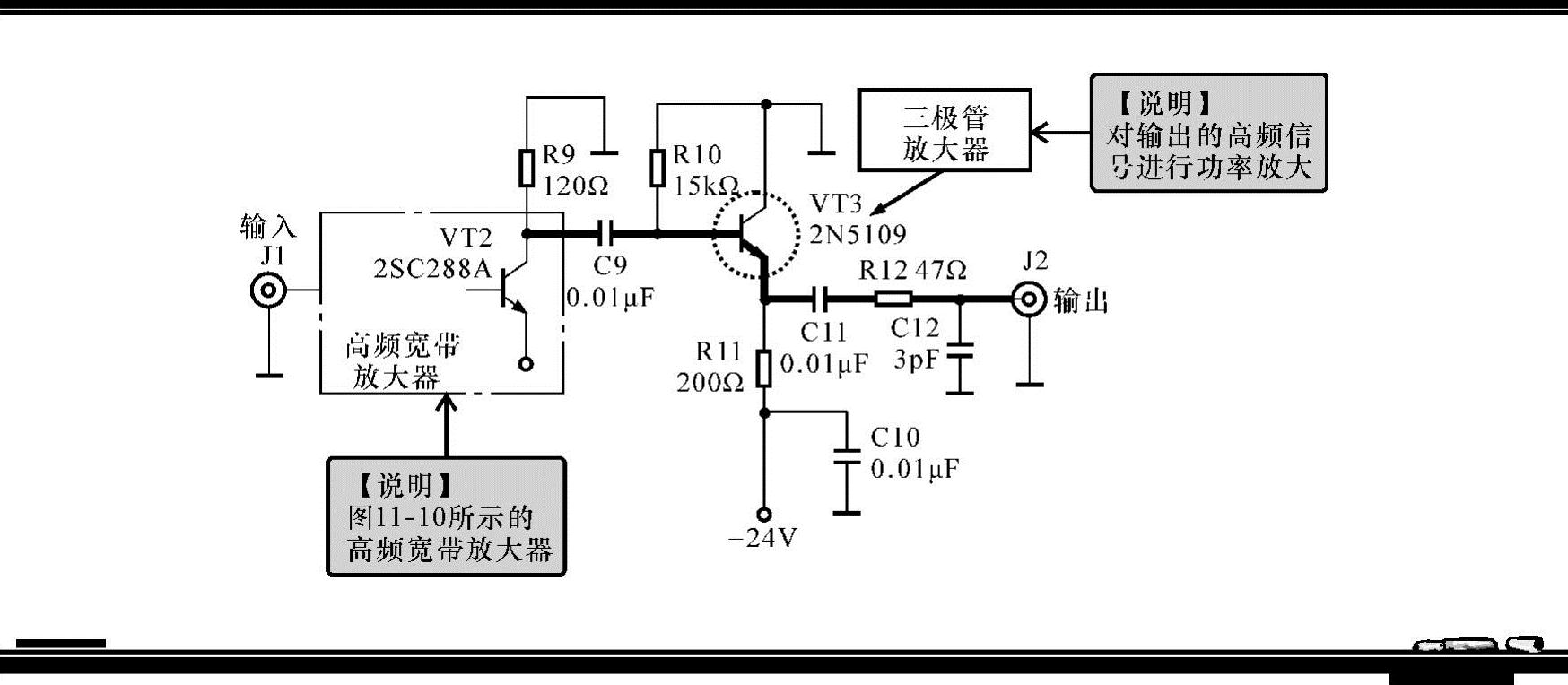

图11-11所示为一种高频输出放大器，该电路主要由三极管VT3构成的共集电极放大器（射极输出器）组成。为了提高宽频带高频放大器（1～250MHz）的输出电压，增加了该功率输出级电路。

图11-11 一种高频输出放大器

结合电路中关键元器件的功能特点，对该电路的识图过程如下：

来自高频宽带放大器的信号，加到VT3的基极，经VT3放大后，再经耦合电容器C11、电阻器R12后输出。

该电路同前级的宽频带高频放大器一样，都是采用负电源进行供电，从而提高前级宽频带高频放大器的能力。
