11.3.2
搞定对“宽动态范围混频电路”的识图分析
对于宽动态范围混频电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。

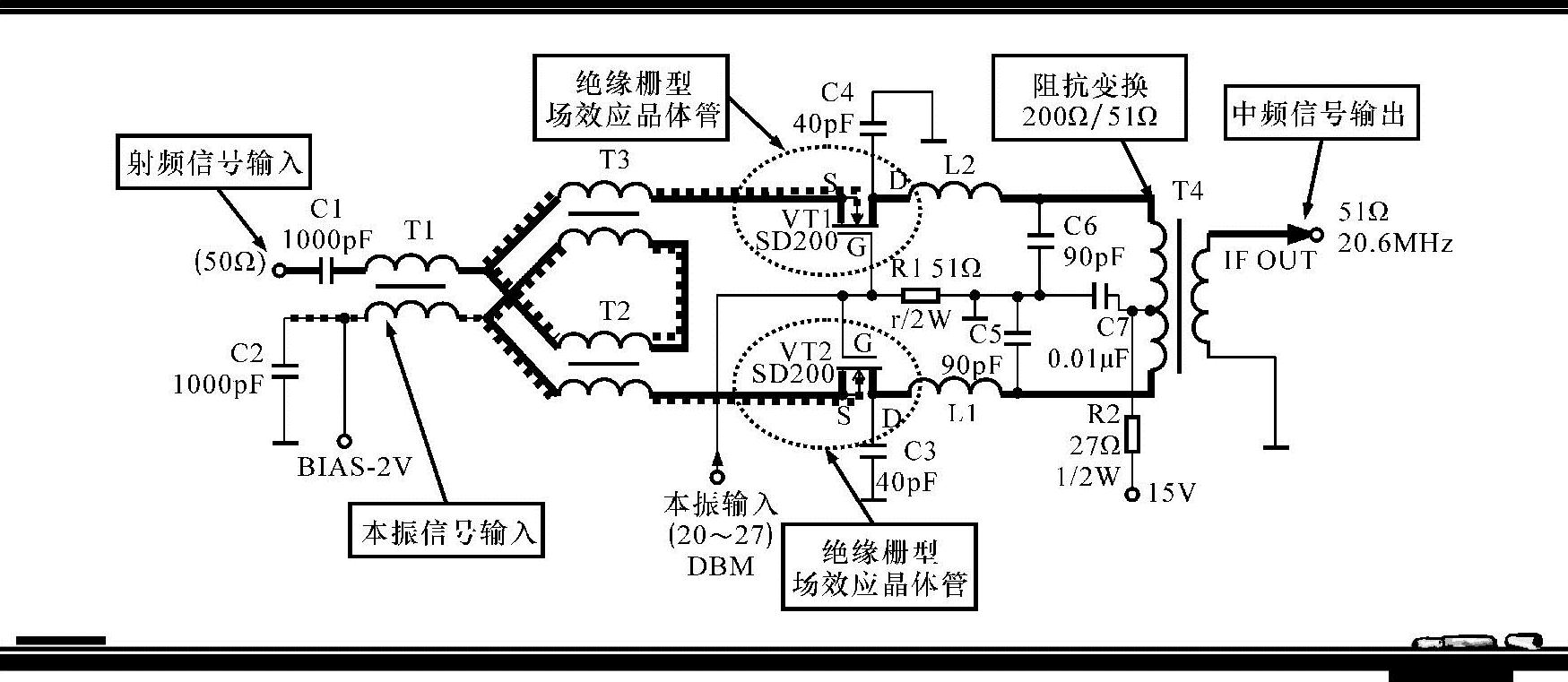

图11-17所示为一种宽动态范围的混频电路，该电路采用两只对称的绝缘栅型场效应晶体管和输入/输出变压器耦合方式。
结合电路中关键元器件的功能特点，对该电路的识图过程如下：
射频信号输入端设有三个变压器（T1、T2、T3），对称地加到两场效应晶体管的源极上，本振信号同时加到两管的栅极。输出级组成推挽式放大器，该电路并具有选频作用，选频电路谐振于中频（20.6MHz）。
图11-17 一种宽动态范围的混频电路
该电路中，输入变压器（T1、T2、T3）将单端输入（50Ω阻抗）变成平衡输出（200Ω阻抗），信号再经变压器T4变成单端输出，阻抗为51Ω，该电路具有高稳态范围的特点，但电压增益小于1。
