7.2.4搞定对“充电器中交流电流/直流电流变换电路”的识图分析

对于充电器中交流电流/直流电流变换电路的识读，我们应先了解电路的结构组成，然后根据电路中各种关键元器件的作用、功能特点，对电路的信号流程进行分析。下面，我们将通过实例详细介绍充电器中交流电流/直流电流变换电路识读方法。图7-13所示为充电器中交流—直流变换电路，可以看到，该电路主要是由变压器、桥式整流电路（VD1～VD4）、LED发光二极管等组成的。

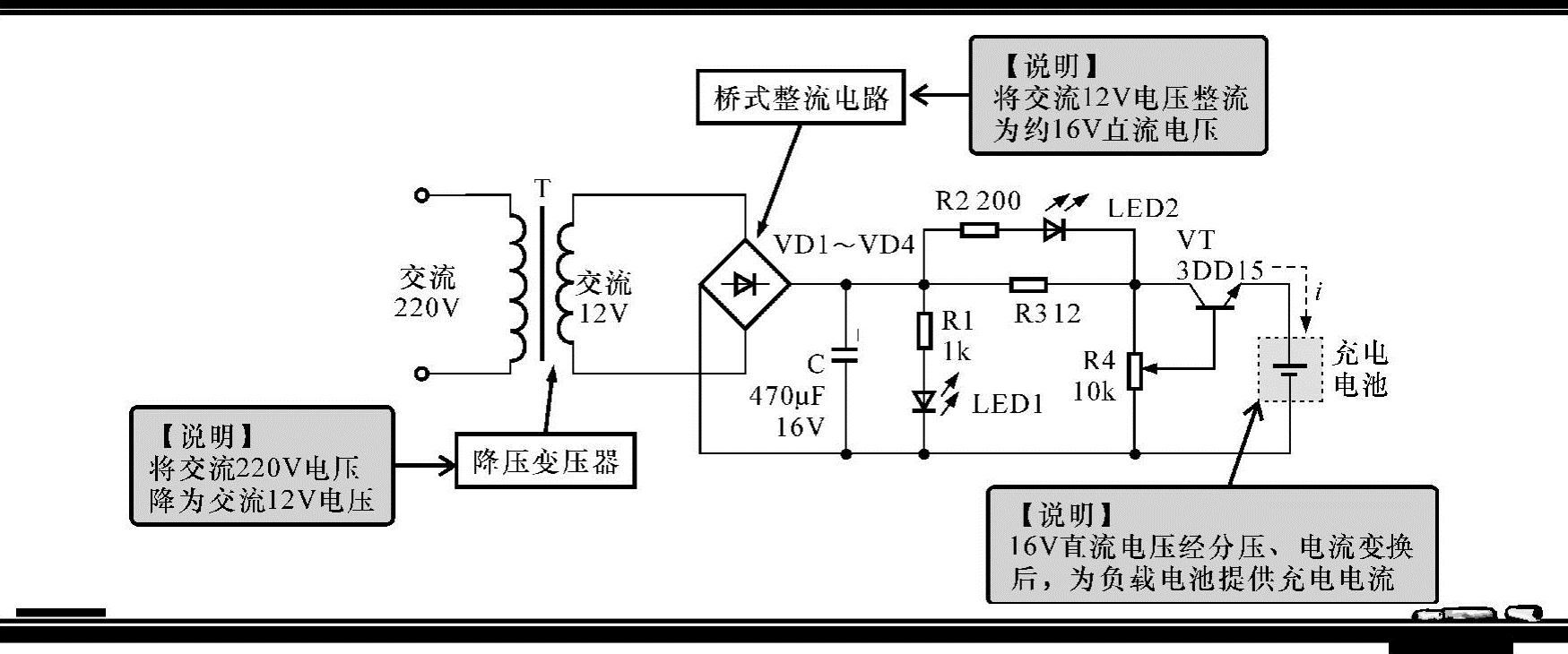

图7-13 充电器中交流—直流变换电路

结合电路中关键元器件的功能特点，对该电路的识图过程如下：交流220V电压经变压器后变为交流12V电压，再经桥式整流电路和电容器C滤波后，变为直流电流，再经电阻器R3和VT后，变为较小的电流值，为充电电池进行充电，该充电电池两端的电流最大可达1.2A，然后逐渐减小。
