2.4.1看一看二极管的图形符号

2.4.1 看一看二极管的图形符号

在实际电子产品或设备中，二极管以其实际的外部形态安装在各种各样的电路板上，而在对应于该电子产品或设备的电子电路图中，二极管则用专用的图形符号代替，电路板上的二极管与电子电路图中的图形符号一一对应，如图2-16所示。

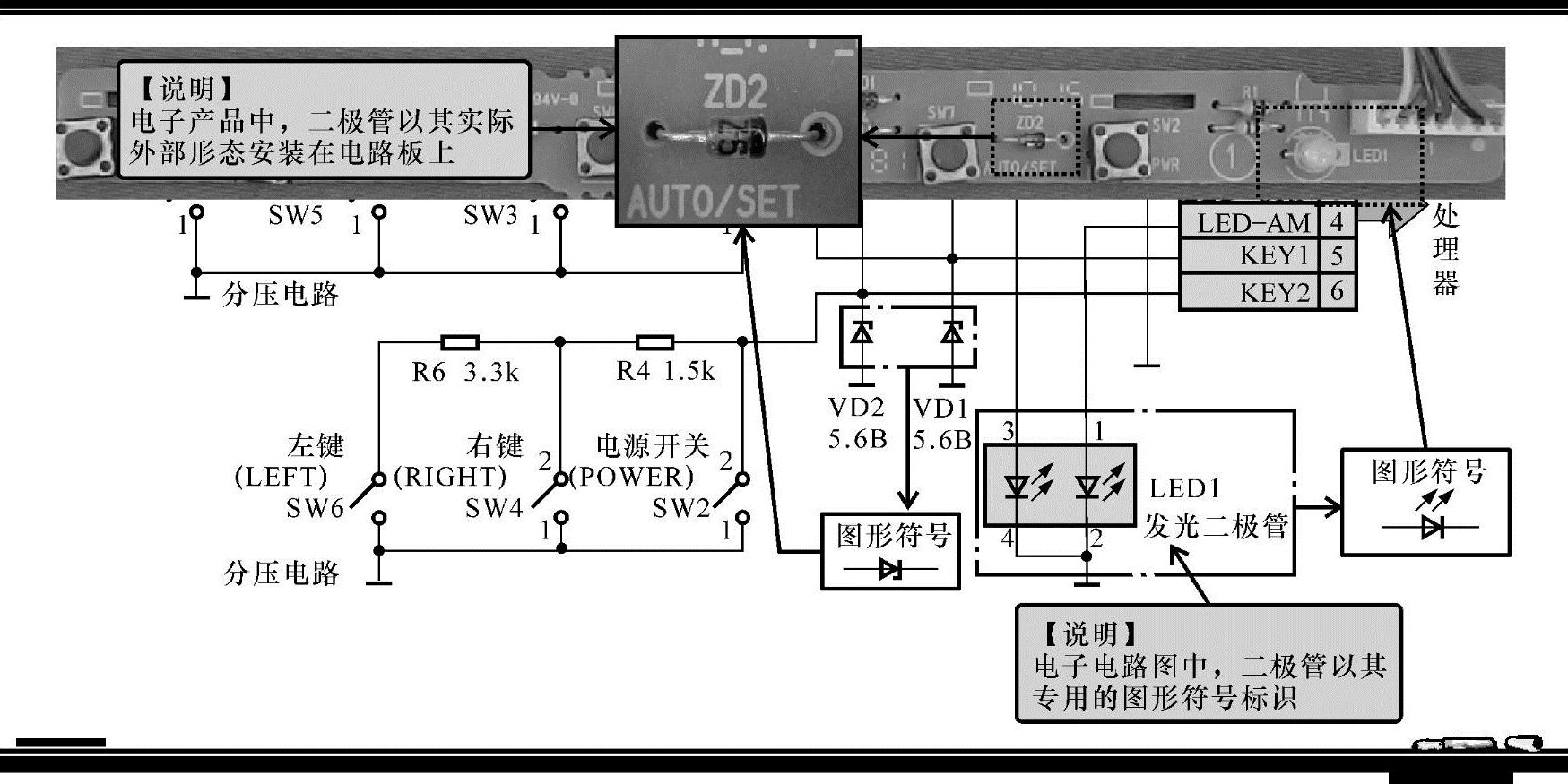

图2-16 电路板上的二极管与电子电路图中的图形符号一一对应

1.识别二极管的图形符号

图2-17所示为普通二极管在电子电路图中的图形符号，又称电路符号。可以看到，它主要由一个小三角形、表示负极的竖线和两根引出线构成，小三角形和表示负极的竖线就是二极管的图形符号（相当于二极管内PN结的结构简化图），两根引出线相当于二极管的两个引脚，由图形符号两端伸出，与电路图中的电路线连通，构成电子线路。

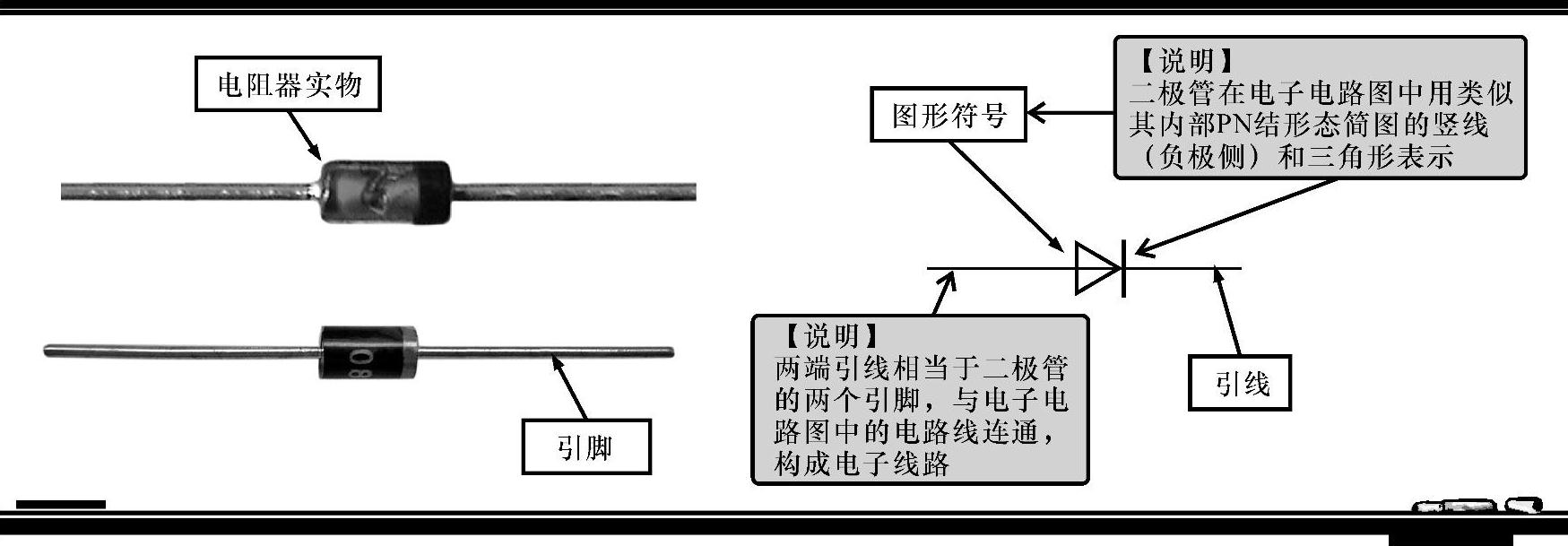

图2-17 普通二极管在电子电路图中的图形符号

2.认识不同类型二极管的图形符号

在实际应用中，二极管的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的二极管的图形符号，对准确识别出电子电路图中二极管的类型有重要意义。

常见二极管的图形符号、外形及功能如表2-4所列。

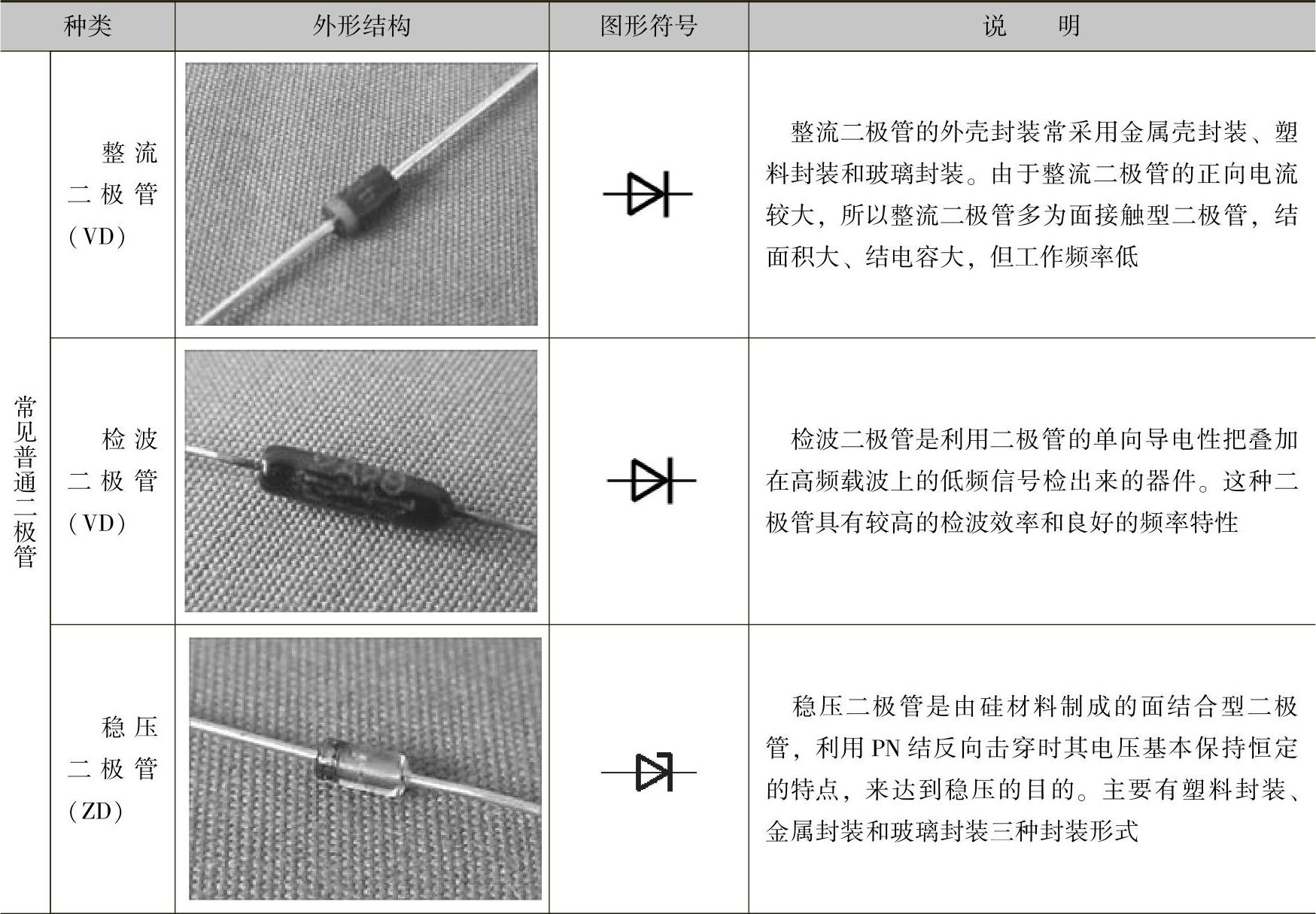

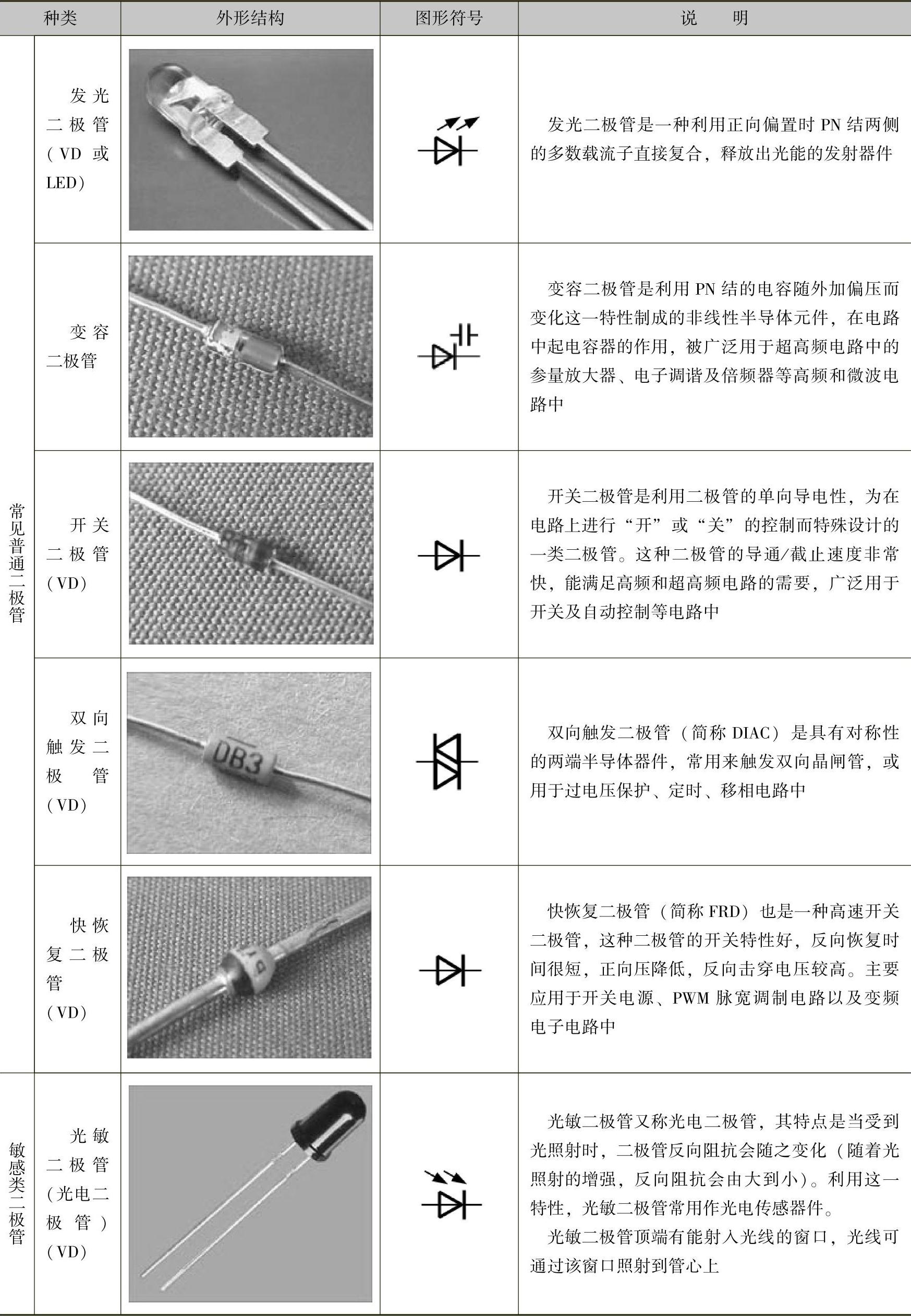

表2-4 常见二极管的图形符号、外形及功能

（续）
