10.2.5
搞定对“放音信号放大器电路”的识图分析
对于放音信号放大器电路的识读，一般需要我们先熟悉实际电路结构组成，然后找到电路中的核心元器件，查找其核心元器件的功能结构或内部结构框图，最后，依据核心元器件的功能结构完成对整体电路的识读。
图10-11所示为常用于立体声录音机中的放音信号放大器电路，可以看到，该电路主要是由双声道磁头放大器（TA8125S）及外围元件构成的。

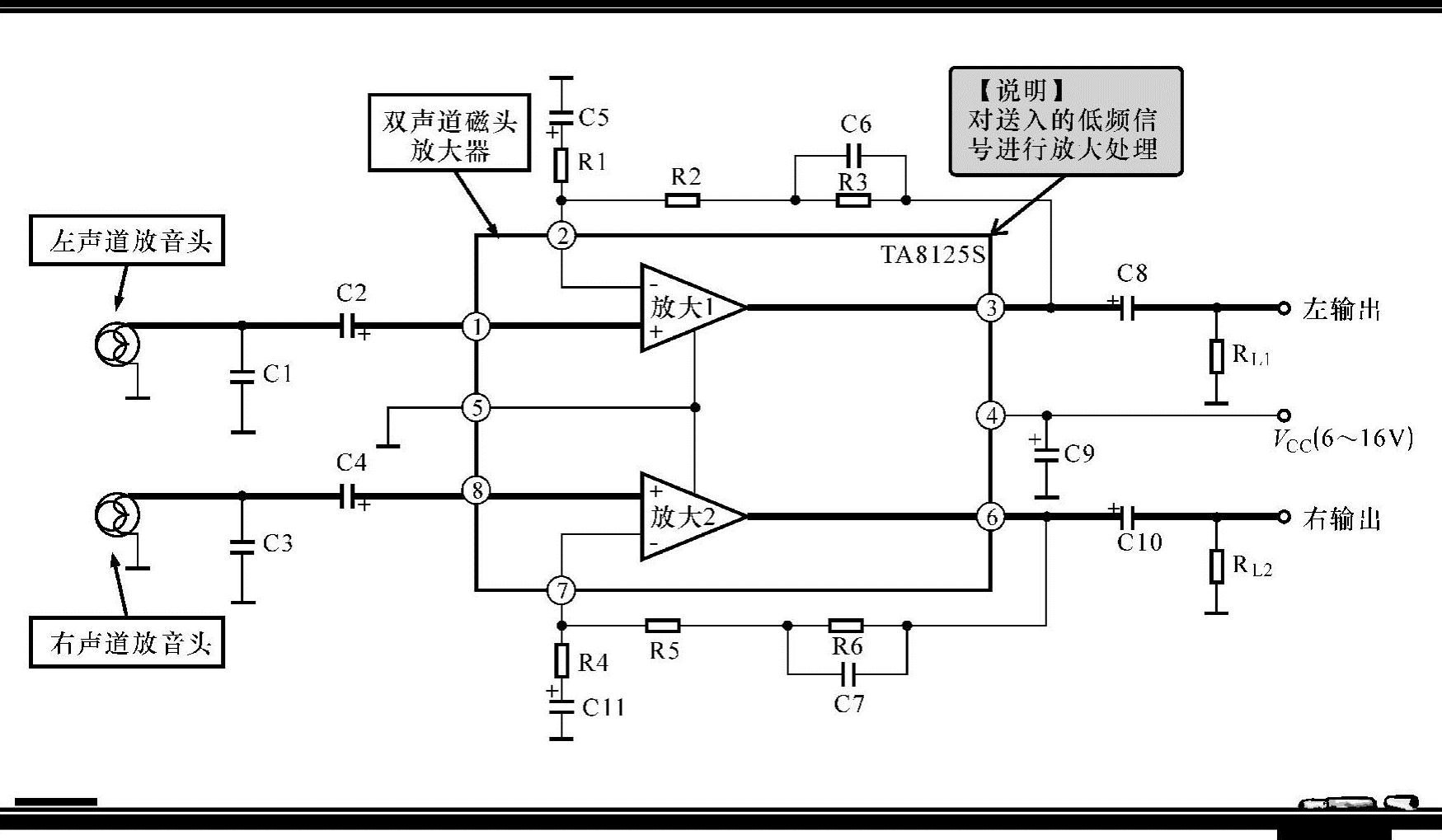

图10-11 常用于立体声录音机中的放音信号放大器电路
结合电路中关键元器件的功能特点，对该电路的识图过程如下：
双声道磁头的输出信号分别送到集成电路TA8125S的①脚和⑧脚，在集成电路中进行放大，放大后的信号分别由③脚和⑥脚输出。放音的均衡补偿是由③脚和⑥脚外的RC负反馈电路来实现的，通过负反馈电路使放音放大器输出的信号达到人耳的听觉效果。
