8.2.6搞定“换气扇红外线遥控开关电路”的识图分析

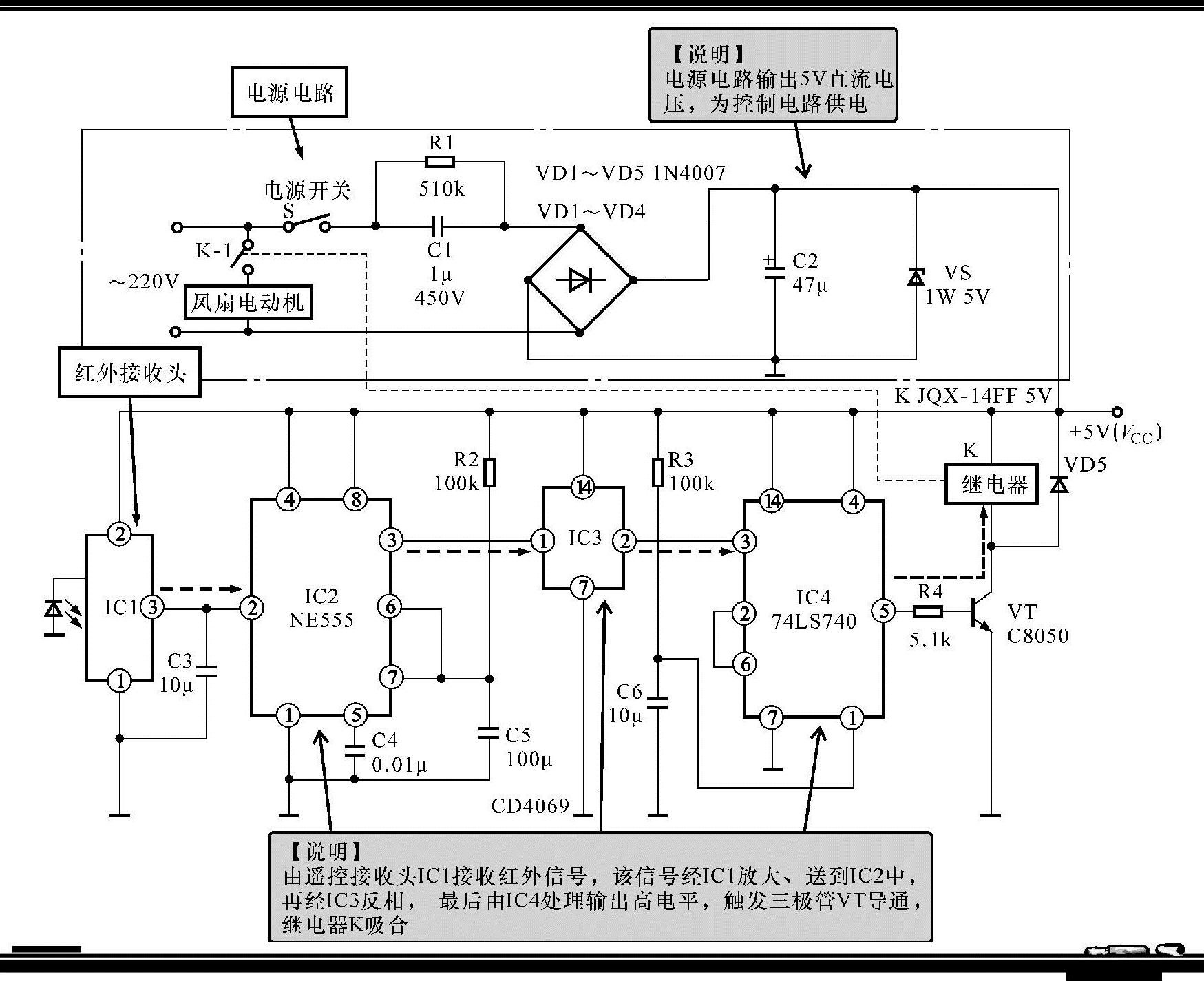

图8-18所示为换气扇红外线遥控开关电路，该电路主要由电源供电电路、红外线遥控接收头IC1和控制电路等部分构成的。

该电路中，电源供电电路主要由桥式整流堆VD1～VD4、稳压二极管VS和滤波电容器C2组成；IC1为红外线遥控接收头；控制电路主要由IC2～IC4以及三极管VT和继电器K等构成。

找到了该电路中的主要元器件后，便可对电路进行识读。通过对电路的分析，我们可以识读出：当接通电源开关S时，交流220V经降压、整流、稳压和滤波后输出约5V的直流电压，为控制电路供电。

按动遥控发射器时，由遥控接收头IC1接收来自遥控器的红外信号，该信号经IC1放大后由③脚输出送到IC2的②脚，IC2的输出再经IC3反相后，再经IC4处理，由其⑤脚输出高电平，触发三极管VT导通，继电器K吸合，其常开（动合）触点K-1吸合，负载接通电源开始工作。

图8-18 换气扇红外线遥控开关电路
