1.3.1 叠氮均聚醚

1.3.1 叠氮均聚醚

广泛研究的叠氮均聚醚黏合剂主要包括:聚叠氮缩水甘油醚(Glycidyl azide polymer,GAP)、聚3,3-双(叠氮甲基)氧杂丁环(PBAMO)、聚3-甲基-3-叠氮甲基氧杂丁环(PAMMO)、聚3-叠氮甲基-3-硝基甲基氧杂丁环(PAMNMO)等。

1.GAP

GAP分子结构式如图1-4所示。GAP预聚物室温下为可流动的黏稠液体,主链为聚醚结构,侧链上含有叠氮甲基,玻璃化转变温度较低,密度高。GAP具有高的生成热,与硝酸酯增塑剂相容性好,感度较低,不含卤素,制成的推进剂特征信号低,制备所用原材料常见,价格便宜[13-16]。不足之处是:

(1)GAP侧链叠氮基团的存在使得主链段柔顺性变差,主链段承载原子数少,力学性能不佳。

(2)高相对分子质量的GAP制备困难。

(3)直接制备得到的GAP端羟基结构为仲羟基,反应活性低,交联网络存在缺陷。

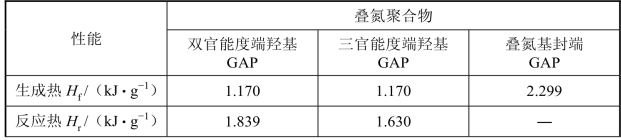

部分GAP聚醚性能如表1-6所示。

图1-4 GAP分子结构式

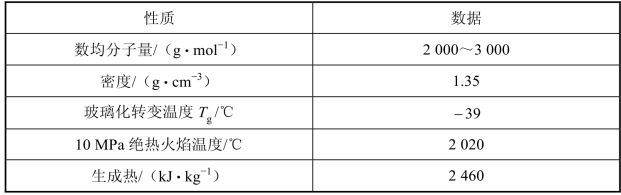

表1-6 部分GAP聚合物物化性能[17,18]

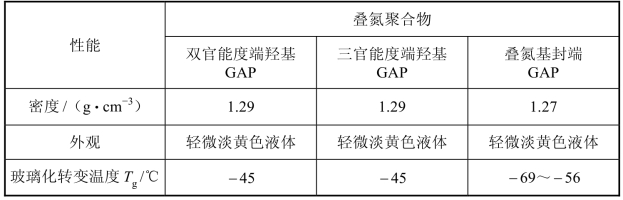

续表

2.PAMMO

由3-甲基-3-叠氮甲基氧丁环(AMMO)单体聚合生成的聚 3-甲基-3-叠氮甲基氧丁环(PAMMO)室温下为无定形黏稠液体,分子结构式如图 1-5所示。分子量为2 800~6 700 g·mol-1的PAMMO测得其玻璃化转变温度在-51.5~-45.5 ℃范围[19,20]。PAMMO撞击感度较低,机械性能、热稳定性和低温力学性能优于GAP。PAMMO与硝酸酯增塑剂的混溶能力较好,适合作低易损性、低特征信号推进剂的含能黏合剂。PAMMO是制备含能热塑性弹性体较为理想的软链段成分。不足之处是PAMMO聚合物中叠氮基含量少,能量低。PAMMO黏合剂部分物性见表1-7。

图1-5 PAMMO分子结构式

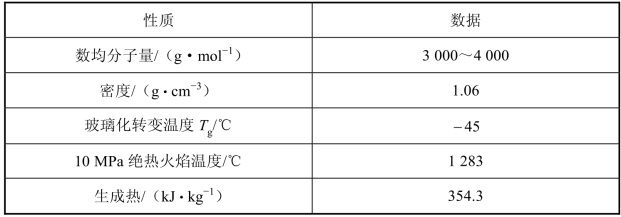

表1-7 PAMMO均聚物性质[21]

3.PBAMO

图1-6 PBAMO分子结构式

3,3-二叠氮甲基氧丁环(BAMO)分子结构对称,常温下呈淡黄色的液体。由BAMO单体聚合生成的均聚物PBAMO黏合剂室温下为结晶的固体,熔点为76~80 ℃,其无定形态对应的玻璃化转变温度为-28 ℃,分子结构式如图1-6所示[22,23]。PBAMO晶体结构属三斜晶系,P1空间群,晶胞中只包含一条PBAMO分子链,晶胞参数a = 9.70 Å(1 Å = 10-10 m);b = 5.53 Å,c = 7.78 Å,α = 96.96°,β = 93.13°,γ = 92.41°,晶胞密度为1.352 g·cm-3,分子链呈现如图1-7所示的-GG-GG-构象[24]

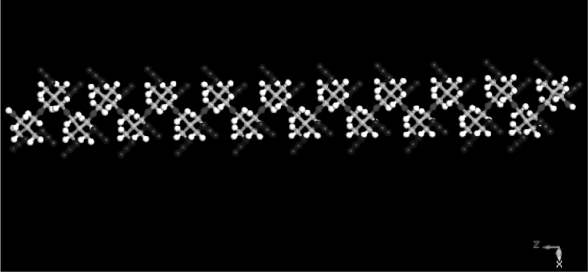

图1-7 PBAMO结晶分子链构象(附彩插)

(蓝色—氮原子;红色—氧原子;白色—氢原子;灰色—碳原子)

PBAMO聚合物结构中叠氮含量较高,绝热燃烧火焰温度高,典型理化性质见表1-8。PBAMO不足之处如下:

(1)侧链引入了体积较大且极性较强的叠氮甲基,导致主链承载原子数减少,叠氮甲基的存在削弱了主链的自由旋转,柔顺性变差,力学性能较差。

(2)由于单体分子结构对称,均聚物室温下为固体,作为固体复合推进剂用黏合剂使用时受到限制。

表1-8 PBAMO均聚物性质[25]

4.PAMNMO

PBAMO虽然能量高,因其单体结构对称,室温下为半结晶态的高分子聚合物。用硝酸酯基取代PBAMO中的一个叠氮基生成3-叠氮甲基-3-硝氧甲基氧杂环丁烷(AMNMO),打破聚合物主链结构的规整性,增加柔韧性,可使得聚 3-叠氮甲基-3-硝氧甲基氧杂环丁烷(PAMNMO)在常温下为液体,可改善推进剂制备工艺。PAMNMO结构中含有硝酸酯基基团,与硝酸酯增塑剂有良好的物理混溶性。PAMNMO分子结构式如图1-8所示。

PAMNMO由于同时带有硝酸酯基、叠氮基两种含能基团,PAMNMO的热分解焓(1 976 J·g-1)高于PAMMO(459 J·g-1)和PBAMO(914 J·g-1),PAMNMO是一种能量更高的黏合剂。不足之处,是PAMNMO均聚物具有较高的摩擦感度和撞击感度。PAMNMO性能见表1-9。

图1-8 PAMNMO分子结构式

表1-9 PAMNMO性能[26-28]
