2.3.1　DSC法

以数均分子量约为5 000 g·mol-1、等摩尔比准理想BAMO-r-THF共聚醚为例，采用DSC测定玻璃化转变温度方法如下：称取样品5～7 mg，以2 K·min-1升温速率将样品升至80 ℃，消除热历史；然后采用液氮淬温至-80 ℃，再以2 K·min-1速率二次升温至80 ℃，依据二次升温曲线确定BAMO-r-THF共聚醚玻璃化转变温度，测试过程在氮气氛围中进行。

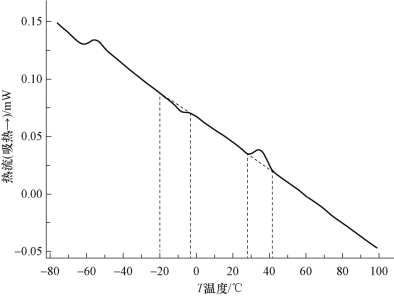

图2-12　BAMO-r-THF共聚醚DSC曲线

图2-12是BAMO-r-THF共聚醚DSC曲线。可以看出，DSC曲线在-60 ℃左右存在一个台阶峰，依据聚合物由玻璃态变化为高弹态热容增大规律，该台阶峰对应温度为BAMO-r-THF共聚醚玻璃化转变温度[20]。此外，DSC曲线在-20～-4 ℃间存在一可察觉的放热峰，28～41 ℃间存在一吸热峰，该两峰对应于等摩尔比准理想BAMO-r-THF共聚醚中BAMO微嵌段的结晶放热峰和晶粒熔融吸热峰[21]，BAMO-r-THF共聚醚预聚物体系中存在微相分离，相关结果将在共聚醚聚集态结构一节对其进行详尽说明。
