5.1.2　化学交联网络表征

室温下，以甲苯为溶剂，采用平衡溶胀法对BAMO-r-THF共聚醚弹性体S0～S6化学交联网络进行表征，图5-2为弹性体体积溶胀率随时间变化曲线。可以看出，500 min后弹性体体积溶胀率不再变化，达到溶胀平衡。对于TMP/HDI交联BAMO-r-THF共聚醚弹性体S1～S6，由于弹性体化学交联密度随三官能度羟基化合物TMP含量增加而增加，弹性体S1～S6平衡溶胀率随TMP含量的增加而单调下降。由图5-2可以看出，TMP/HDI交联BAMO-r-THF共聚醚弹性体S4与N-100交联弹性体S0溶胀平衡曲线几乎重叠，两者拥有相同的平衡溶胀率，表明弹性体S0和S4拥有化学交联密度基本相同的交联网络[4]。

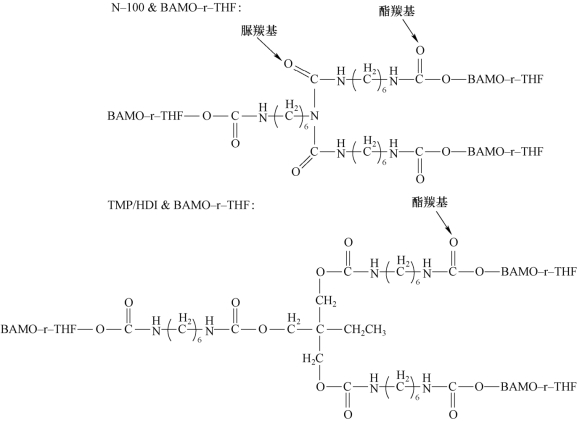

图5-1　BAMO-r-THF弹性体交联点结构示意图

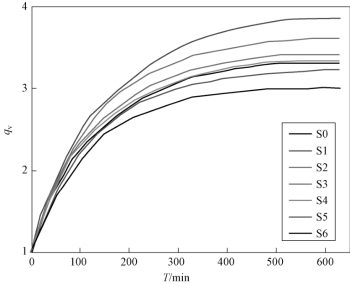

图5-2　弹性体S0～S6溶胀曲线（附彩插）
