6.1.5　化学交联网络表征

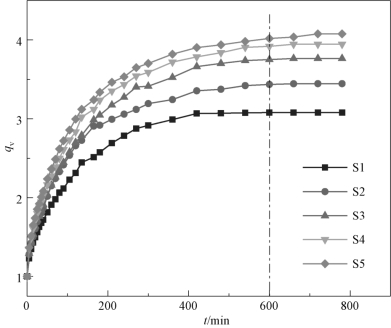

图6-5　BAMO-r-THF共聚醚弹性体S1～S5体积溶胀曲线

室温下，以甲苯为溶剂，采用平衡溶胀法揭示扩链剂BDO含量对弹性体化学交联网络结构的影响。图6-5是BAMO-r-THF共聚醚弹性体S1～S5体积溶胀曲线。溶胀初始阶段，弹性体体积溶胀率随溶胀时间增加而增加，600 min后弹性体体积溶胀率逐渐趋于平衡。结合表6-2弹性体组成可以看出，随扩链剂BDO含量增加和交联剂TMP含量下降，弹性体体积平衡溶胀率呈单调递增趋势，qv值由弹性体S1的3.08递增至S5的4.08，表明交联剂TMP含量降低使得弹性体结构中化学交联点密度下降，交联点间网链平均分子量增加。鉴于弹性体拉伸模量与其化学交联点密度、断裂延伸率与交联点间网链分子量分别成正相关关系[3]，BAMO-r-THF共聚醚弹性体起始拉伸模量随TMP含量下降而逐渐降低，断裂延伸率逐渐增加。需要强调的是，弹性体化学交联网络结构对其断裂拉伸强度影响不大（见表6-3）。
