5.2.3　DSC分析

在配有冷却系统的F204型Netzsch示差扫描量热仪上对弹性体S00和S02进行DSC扫描。实验时，将5～10 mg样品放入坩埚中，置于DSC样品池中，液氮快速冷却到-85 ℃，保温2 min，氮气保护下以10 K·min-1升温速率进行热扫描。图5-13为弹性体S00和S02的DSC曲线。可以看出，弹性体S00在-52.9 ℃附近出现一个台阶，弹性体S02在-52.7 ℃附近出现一个台阶；两台阶对应于BAMO-r-THF共聚醚网链的玻璃化转变温度，弹性体S00和S02具有相近的玻璃化转变温度。高于玻璃化转变温度后，弹性体S00和S02没有明显吸、放热峰，表明弹性体S00和S02在玻璃化转变温度以上无聚集态相变发生。

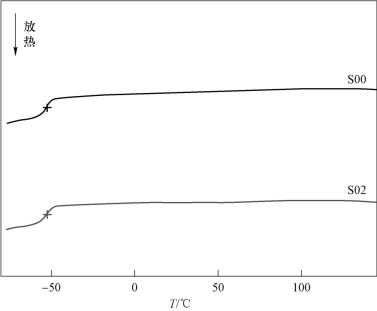

图5-13　BAMO-r-THF弹性体S00和S02的DSC曲线
