5.2.6　DMA分析

利用METTLER公司的SDTA861e型动态热机械分析仪对N-100交联BAMO-r-THF共聚醚弹性体S00、TMP/TDI交联BAMO-r-THF共聚醚弹性体S02进行动态力学分析，升温速率为2 K·min-1，振幅为5 μm，动态力为5 N，频率为1 Hz。图5-15是BAMO-r-THF弹性体S00和S02的损耗模量和损耗因子曲线。可以看出，虽然弹性体S02硬段含量（9.812%）高于S00（6.178%），下班化转变温度以上，弹性体S02相比于弹性体S00具有更高的损耗模量，说明弹性体S02在外力作用时更易发生分子间滑移，产生内摩擦，从而造成损耗。弹性体S00相比弹性体S02有更低的损耗因子，表明弹性体S00具有更好的应变恢复能力，也就是说弹性体S00具有更高的刚性，这与弹性体硬度测试结果相一致。

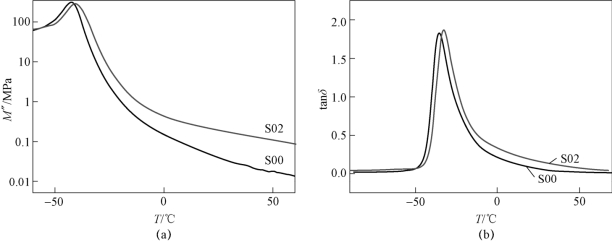

图5-15　BAMO-r-THF弹性体S00和S02的损耗模量和损耗因子曲线

（a）损耗模量曲线；（b）损耗因子曲线
