2.3.2 DMA法
2025年09月20日
2.3.2 DMA法
DMA测试聚合物玻璃化转变温度时,加热速率、剪切频率均会对聚合物的玻璃化转变温度造成影响。本节利用DMA对数均分子量约为5 000 g·mol-1的BAMO-r-THF共聚醚玻璃化转变温度进行测试,升温速率设定为2 K·min-1,振幅为5 μm,动态力为5 N,频率为1 Hz。

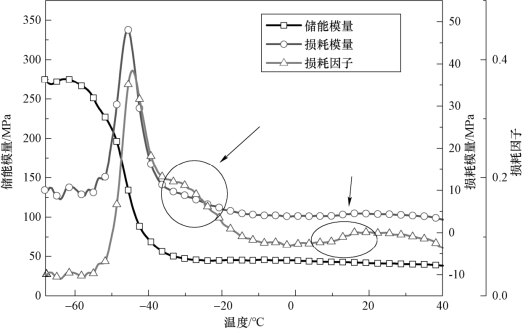

图2-13为BAMO-r-THF共聚醚储能模量E′、损耗模量E″和损耗因子tanδ随温度变化曲线。可以看出,低于-60 ℃时聚合物链段运动被冻结,储能模量较高、损耗模量较低,损耗模量与储能模量比值也较低;随温度升高,BAMO-r-THF共聚醚链段发生从冻结到运动的过程,共聚醚储能模量迅速下降,损耗模量急剧上升,损耗模量与储能模量二者比值在-45 ℃附近出现最大值,对应BAMO-r-THF共聚醚的玻璃化转变温度。
图2-13 BAMO-r-THF共聚醚DMA曲线
高于玻璃化转变温度后,BAMO-r-THF共聚醚处于高弹态,分子链可通过单键内旋转和链段构象改变进行可逆形变,损耗模量下降,损耗模量与储能模量二者比值也下降。从BAMO-r-THF共聚醚DMA曲线还可看出,在玻璃化转变温度附近还存在一肩峰,该肩峰应与BAMO-r-THF共聚醚应变诱发结晶特性相关;20~30 ℃存在一馒头峰,结合DSC分析,该馒头峰源于BAMO-r-THF共聚醚中BAMO微嵌段结晶熔融过程。
