6.2.1　弹性体制备

乙二醇（EG）、1,3-丙二醇（1,3-PDO）、1,4-丁二醇（1,4-BDO）分子结构简式如表6-5所示，其分子主链上分别含2、3、4个亚甲基结构。固定弹性体固化参数为1.0、扩链剂与交联剂摩尔比为3:1不变，依照表6-6组分配比将BAMO-r-THF共聚醚、扩链剂、交联剂TMP混合搅拌均匀，然后加入固化剂TDI，搅拌均匀后倒入聚四氟乙烯模具中，真空除泡，置于50 ℃烘箱中恒温固化，至基体中的异氰酸酯基团红外特征吸收峰完全消失，得到线性扩链剂结构不同的BAMO-r-THF共聚醚弹性体S6～S8，采用密度瓶测得弹性体密度约为1.15 g·cm-3。

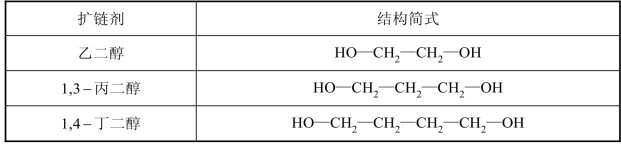

表6-5　线性扩链剂结构简式

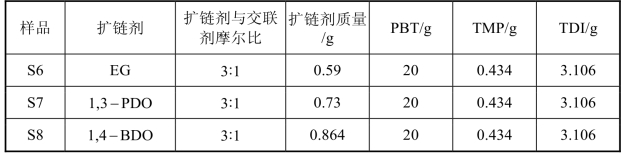

表6-6　BAMO-r-THF弹性体配方组成
