7.1.3 含ADN推进剂体系
为降低固体推进剂二次烟信号，用ADN替代部分AP，并对其能量特性进行理论计算。
表7-6、表7-7分别是以A3、NG/DEGDN为增塑剂，Al含量为5%，ADN含量为15%时，推进剂能量参数随AP、RDX变化的计算结果。可以看出：表7-6、表7-7中燃烧产物平均相对分子质量、氧平衡值随RDX增加也呈逐渐减小趋势。对A3体系，若AP与RDX质量比为40:15（No.4）或35:20（No.5）时，比冲最大值达2 546 N·s·kg-1；体系特征速度最大值为1 591 m·s-1（No.7～No.9）。对NG/DEGDN体系，若AP、RDX以质量比25:30（No.7）或20:35（No.8）时，推进剂比冲最大值达2 583 N·s·kg-1；该体系特征速度最大值为1 616 m·s-1（No.10～No.12）。

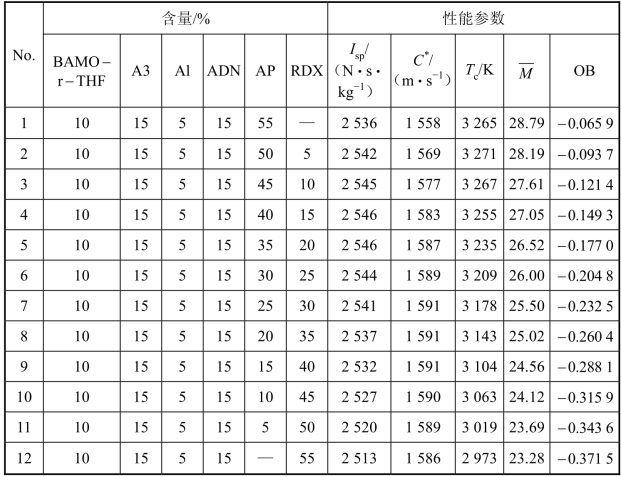

表7-6 含ADN、A3增塑BAMO-r-THF推进剂能量性能（Al含量5%）

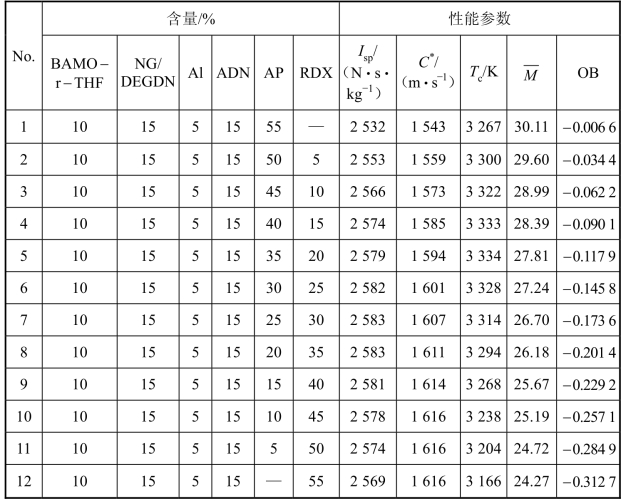

表7-7 含ADN、NG/DEGDN增塑BAMO-r-THF推进剂能量性能（Al含量5%）
图7-3、图7-4分别是表7-2、表7-6和表7-4、表7-7中比冲和燃烧产物平均相对分子质量对比曲线。可以看出，含ADN体系（表7-6和表7-7）燃烧产物平均相对分子质量低于不含ADN体系（表7-2和表7-4），比冲高于不含ADN体系。由此推断，虽然ADN氧平衡值（25.8%）不及AP（34.04%），但其生成焓高于AP，尤其是其燃烧产物平均相对分子质量较低，导致含ADN复合推进剂的燃烧产物平均相对分子质量下降，提高了比冲。有趣的是表7-2、表7-6和表7-4、表7-7中的比冲最大值均在相同RDX含量处出现。此外，含Al为5%配方（表7-7）比冲最大值（2 583 N·s·kg-1）超过了含Al为10%（表7-3）比冲最大值（2 577 N·s·kg-1），这意味着表7-7中配方在显著提高比冲同时降低了推进剂第一、二次烟信号。

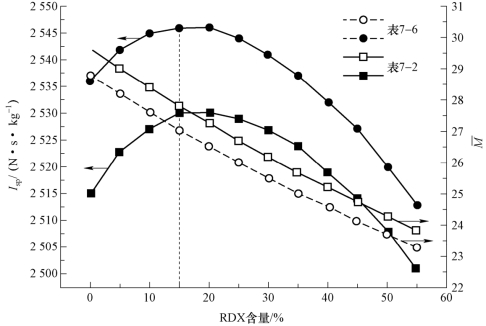

图7-3 A3增塑BAMO-R-THF推进剂比冲、平均相对分子质量随RDX变化曲线

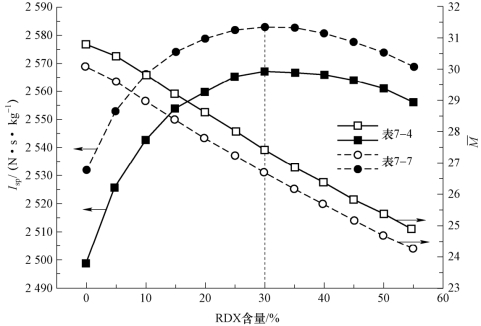

图7-4 NG/DEGDN增塑推进剂比冲、平均相对分子质量随RDX变化曲线
综上可以看出，对于BAMO-r-THF含能叠氮黏合剂体系，以A3、NG/DEGDN为增塑剂，AP、RDX、Al、ADN为固体填料，比冲随RDX含量变化呈抛物线形；NG/DEGDN增塑体系推进剂比冲高于A3体系。A3增塑BAMO-r-THF体系中，AP与RDX作为氧化剂，含Al为5%时，比冲高达2 530 N·s·kg-1；含Al为10%时，比冲高达2 577 N·s·kg-1。NG/DEGDN增塑BAMO-r-THF体系中，AP与RDX作为氧化剂，RDX低含量下对比冲影响较大；含Al为5%时，比冲高达2 567 N·s·kg-1；含Al为10%时，比冲高达2 613 N·s·kg-1。ADN由于减低燃烧产物平均相对分子质量而显著提高了推进剂比冲。含Al为5%，ADN为15%时，NG/DEGDN增塑BAMO-r-THF体系比冲最大值（2 583 N·s·kg-1）高于含Al为10%、A3增塑BAMO-r-THF体系比冲最大值（2 577 N·s·kg-1）。
