6.1.1　弹性体制备

保持弹性体固化参数为1.0、扩链剂/交联剂/固化剂组成的硬段结构含量为13%不变，按表6-2所示质量比将BAMO-r-THF共聚醚、BDO、TMP混合均匀，然后加入TDI，搅拌均匀后倒入聚四氟乙烯模具中，真空除泡，于50 ℃恒温箱中固化至混合物中的异氰酸酯基团红外特征吸收峰完全消失，得到固化反应完全、交联网络结构不同的BAMO-r-THF共聚醚弹性体S1～S5。利用密度瓶测得弹性体密度为1.08 g·cm-3。弹性体交联点结构示意图如图6-1所示。

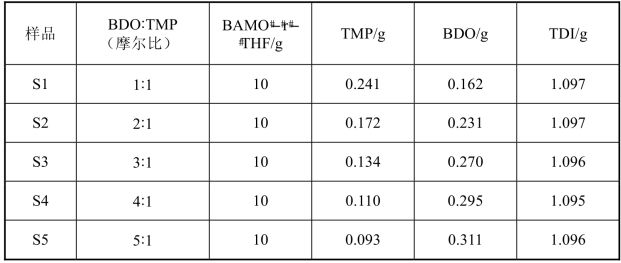

表6-2　BAMO-r-THF共聚醚弹性体配方组成

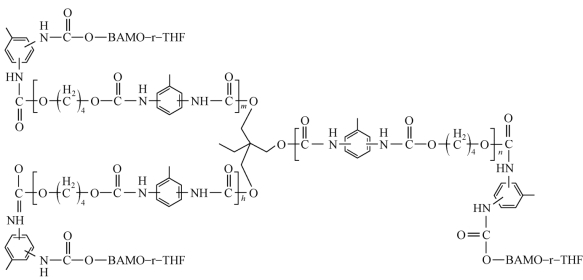

图6-1　共聚醚交联点结构示意图
