5.1.5　力学性能

将BAMO-r-THF共聚醚弹性体S0和S4制成哑铃状（宽度为5 mm，标距为16 mm），固定于配备有恒温装置的MTS公司CMT4104电子拉力试验机上，分别在20 ℃、40 ℃和60 ℃下对其进行力学性能测试，测试时样品在指定温度保温1 h，拉伸应变速率为1.25 min-1。

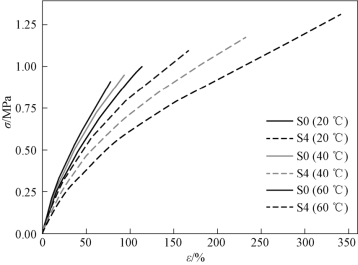

图5-4是N-100交联BAMO-r-THF共聚醚弹性体S0和TMP/HDI交联BAMO-r-THF共聚醚弹性体S4在不同温度下的典型拉伸应力-应变曲线。可以看出，20 ℃、40 ℃和60 ℃下，所有应力-应变曲线均呈现典型无定形态弹性体拉伸行为，弹性体拉伸模量随应变增加而下降，应力应变曲线呈抛物线形。对同一类弹性体，拉伸模量随温度升高而升高，断裂强度和延伸率随温度升高而下降。同一温度下，弹性体S0拉伸模量高于弹性体S4，但断裂应变和断裂强度低于弹性体S4。

图5-4　弹性体S0和S4在不同温度下的应力-应变曲线（附彩插）

表5-3是弹性体S0、S4在不同温度下的力学拉伸性能数值。可以看出，虽然弹性体S0和S4具有相同的化学交联网络结构，但具有显著不同的力学性能。

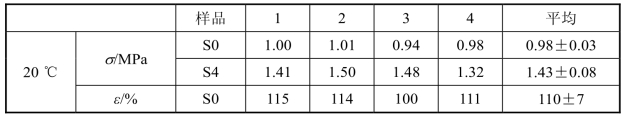

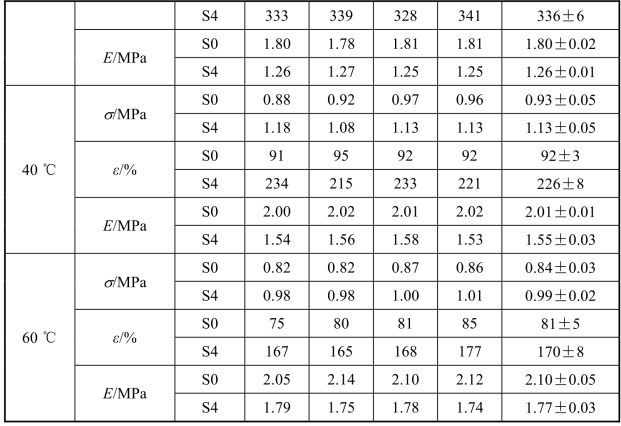

表5-3　弹性体S0和S4在不同温度下的力学性能
