利用不同支化结构扩链剂制备BAMO-r-THF弹性体配方见表6-11。将BAMO-r-THF共聚醚、扩链剂和TMP混合搅拌均匀，然后加入TDI，快速搅拌均匀后倒入聚四氟乙烯模具中，真空除泡，置于50 ℃烘箱中恒温固化，至混合物基体中的异氰酸酯基红外吸收峰完全消失，得到扩链剂支化结构不同的BAMO-r-THF弹性体S9～S12。采用密度瓶测得弹性体密度为1.15 g·cm-3。

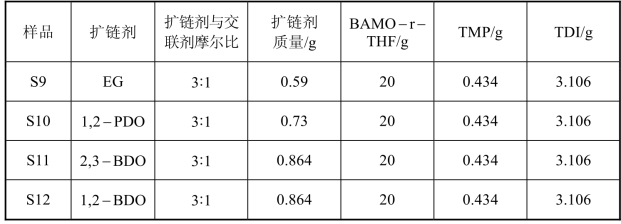

表6-11 弹性体配方组成
