6.1.2　DSC分析

对表6-2中所制BAMO-r-THF共聚醚弹性体S1～S5进行热扫描，测试采用德国NETZSCH公司的差示扫描量热仪DSC 204 F1 Phoenix，样品量约7 mg。测试时，先将弹性体样品由室温快速冷却至-80 ℃，然后以10 K·min-1升温至60 ℃，N2流量为50 mL·min-1，热扫描曲线如图6-2所示。可以看出，曲线在-46 ℃附近出现一台阶，对应BAMO-r-THF共聚醚弹性体中软段结构玻璃化转变温度Tg；弹性体S1～S5软段结构玻璃化转变温度随扩链剂含量增加无明显变化。高于玻璃化转变温度后，曲线没有明显吸、放热效应，表明表6-2所得弹性体聚集态在-40～60 ℃范围内无明显变化。弹性体S1～S5在常温下为高弹态。

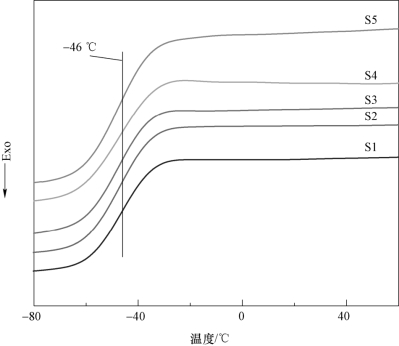

图6-2　BAMO-r-THF共聚醚弹性体S1～S5的DSC曲线
