6.2.5　LF-NMR分析

聚氨酯交联BAMO-r-THF弹性体低场核磁测试采用上海纽迈科技低场核磁共振分析仪，采用自旋回波序列CPMG（Carr-Purcell-Meiboom-Gill）测定样品中氢质子横向磁化强度随时间的衰减过程。接收机带宽（SW）为200 kHz，回波个数（NECH）为2 000，累加次数为16次，模拟增益RG1为20 dB，数字增益DRG1为2，回波时间tE = 0.2 ms。对实验测试结果采用式（6-1）拟合。

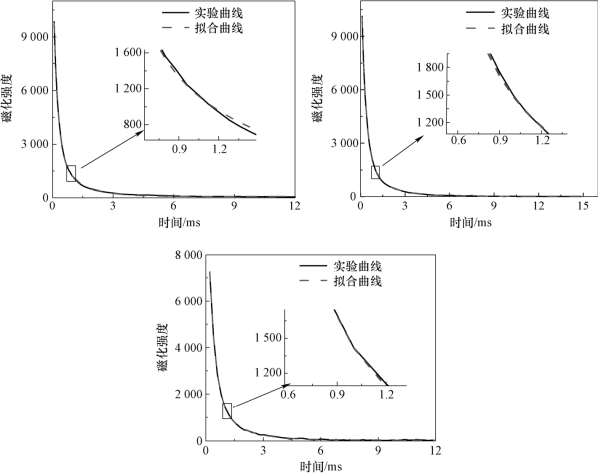

图6-13　弹性体S6～S8氢质子横向弛豫过程及其拟合曲线（附彩插）

图6-13为聚氨酯交联BAMO-r-THF共聚醚弹性体S6～S8氢质子横向磁化强度弛豫过程及利用式（6-1）拟合的结果，实验曲线和拟合结果吻合性良好。表6-8是弹性体氢质子横向磁化强度弛豫时间特征值拟合结果。可以看出，保持弹性体化学交联网络不变，改变线性扩链剂结构，弹性体硬段和软段结构氢质子横向磁化强度弛豫时间特征值T2均表现出相似的规律，即弹性体S8的弛豫时间特征值T2大于S7的T2，S7的T2又大于S6的T2。氢质子横向磁化强度弛豫时间越长，链段运动能力越强，反之亦然；即乙二醇、1,3-丙二醇和1,4-丁二醇线性扩链剂随分子结构中碳原子数的增加，BAMO-r-THF共聚醚弹性体中软、硬段受束缚作用减弱，运动能力增强。图6-14是BAMO-r-THF共聚醚弹性体S6～S8氢质子横向弛豫归一化曲线。从图中可更明显看出，弹性体S6～S8横向弛豫衰减速度为S6＞S7＞S8，该结果与弛豫时间拟合结果完全一致。该结果表明，化学交联网络相同条件下，随线性扩链剂分子中碳原子数的增加，弹性体S6～S8分子链间物理交联作用逐渐下降，因此BAMO-r-THF弹性体S6～S8储能模量、起始拉伸模量也呈单调下降趋势。

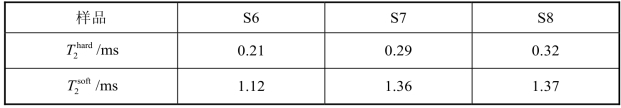

表6-8　BAMO-r-THF弹性体S6～S8软硬段弛豫时间

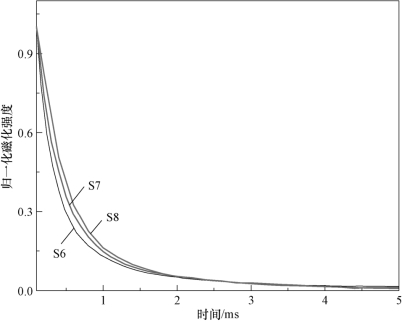

图6-14　BAMO-r-THF弹性体S6～S8横向弛豫归一化曲线
