6.1.4　力学性能

室温下，采用SANS公司的CMT4104电子万能试验机，对弹性体S1～S5进行力学性能测试，拉伸速率为1.25 min-1。图6-4为BAMO-r-THF共聚醚弹性体S1～S5的典型应力-应变曲线。可以看出，弹性体S1～S5的拉伸应变过程中呈现两个阶段，应变低于250%时，所有应力-应变曲线均呈现典型无定形态弹性体拉伸行为，拉伸模量随应变增加而下降，应力-应变曲线呈抛物线形；应变高于250%时，拉伸模量随应变增加再次升高，弹性体拉伸强度随应变增加迅速增加。结合表6-2弹性体配方化学组成可以看出，在高应变阶段，弹性体S1～S5的拉伸模量随扩链剂含量增加而快速增大。

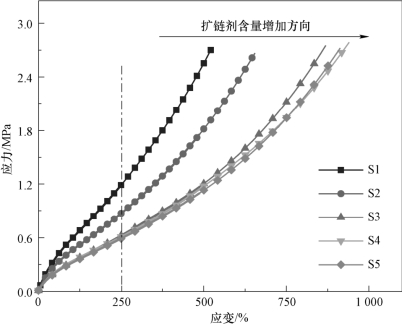

图6-4　BAMO-r-THF弹性体S1～S5的应力-应变曲线

表6-3为常温下BAMO-r-THF共聚醚弹性体S1～S5的拉伸力学性能。可以看出，在保持固化参数为1.0、硬段结构含量为13%不变条件下，弹性体S1～S5初始拉伸模量由弹性体S1的（0.83±0.05）MPa降至S5的（0.51±0.02）MPa，拉伸模量随扩链剂含量增加呈单调递减趋势；断裂延伸率εb由弹性体S1的526%±50%增加至S5的950%±60%，断裂延伸率随扩链剂含量增加呈单调递增趋势。与拉伸模量、断裂应变变化趋势不同，弹性体的断裂拉伸强度σb在2.52～2.75 MPa范围，扩链剂含量对弹性体拉伸强度影响不大。

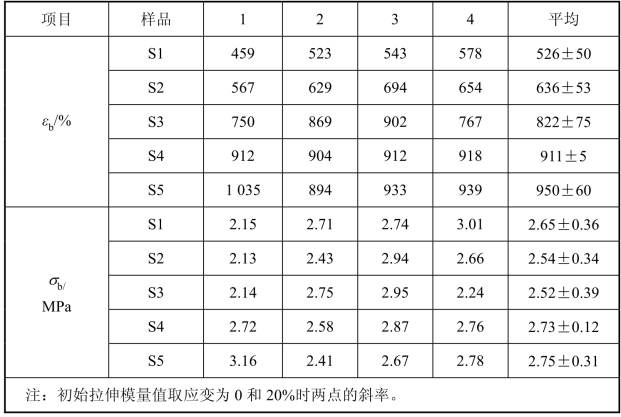

表6-3　室温下BAMO-r-THF弹性体S1～S5的力学性能

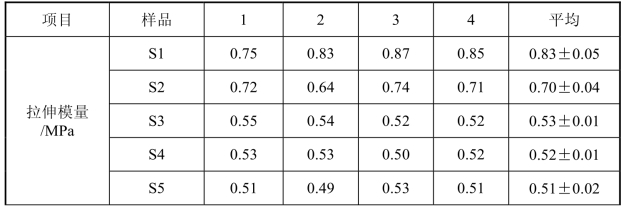

续表
