5.2.1　弹性体制备

以数均分子量Mn为4 000 g·mol-1、羟值为0.357 5 mmol·g-1的BAMO-r-THF共聚醚为预聚物，多官能度异氰酸酯化合物六亚甲基二异氰酸酯与水无定形加成物N-100（Mn为744 g·mol-1，—NCO含量为5.43 mmol·g-1）、甲苯二异氰酸酯（TDI）为固化剂，三羟甲基丙烷（TMP）为交联剂、二月桂酸二丁基锡（T12）为固化促进剂制备聚氨酯末端交联BAMO-r-THF共聚醚弹性体。为避免过量异氰酸酯基团与氨基甲酸酯反应生成脲基、干扰红外分析，弹性体配方采用固化参数R = 1.0。依照表5-7所示配方按比例称取各组分，充分搅拌均匀，注入聚四氟乙烯模具中，50 ℃真空除泡，50 ℃恒温箱中固化至体系中异氰酸酯红外特征峰完全消失，得到表5-7所示不同配方的BAMO-r-THF共聚醚弹性体。N-100与TMP/TDI交联固化弹性体交联点结构如图5-11所示。

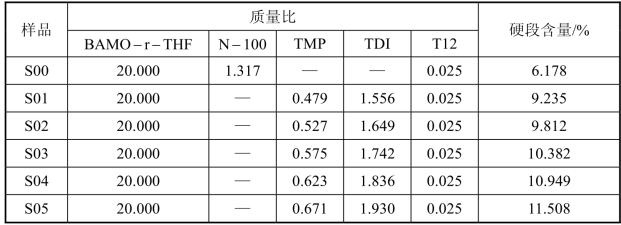

表5-7　聚氨酯弹性体配方组成（质量比）

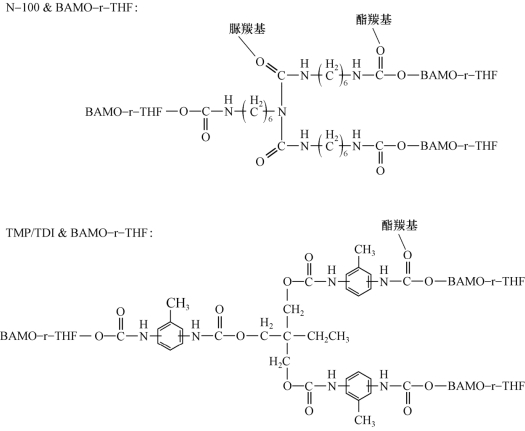

图5-11　BAMO-r-THF弹性体交联点结构示意图
