5.2.2　化学交联网络表征

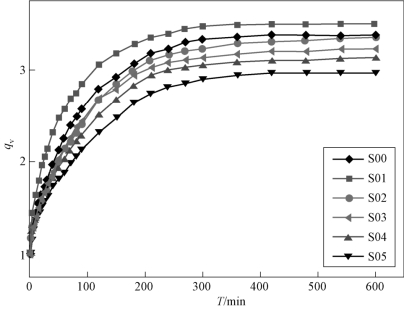

图5-12　BAMO-r-THF弹性体S00～S05溶胀曲线

室温下，以甲苯为溶剂，采用溶胀法对聚氨酯交联BAMO-r-THF共聚醚弹性体S00～S05的化学交联网络结构进行表征。图5-12为弹性体体积溶胀率随溶胀时间变化曲线。可以看出，400 min后弹性体体积溶胀率不再变化，达到溶胀平衡。对于TMP/TDI交联BAMO-r-THF共聚醚弹性体S01～S05，由于化学交联密度随TMP含量增加而增加，该弹性体平衡体积溶胀率随TMP含量增加而单调下降。可以看出，TMP/TDI交联BAMO-r-THF共聚醚弹性体S02与N-100交联BAMO-r-THF共聚醚弹性体S00两者拥有相同的平衡溶胀率，表明弹性体S02与S00具有相同的化学交联网络。
