4.1.1　弹性体聚集态

以固化参数R值为1.0制备的聚氨酯交联BAMO-r-THF弹性体为研究对象，将5～10 mg弹性体样品置于DSC样品池中，采用F204 Netzsch示差扫描量热仪对其进行热扫描（DSC）。实验前，用液氮将样品冷却至-90 ℃，以10 K·min-1升温速率升至70 ℃，氮气保护。图4-1是该弹性体典型DSC曲线。可以看出，弹性体在-50.7 ℃附近出现一台阶峰，对应BAMO-r-THF共聚醚弹性体网链玻璃化转变温度；高于玻璃化转变温度后，曲线没有明显吸、放热效应，也无其他台阶峰，表明弹性体聚集态在此温度范围内没有明显变化。

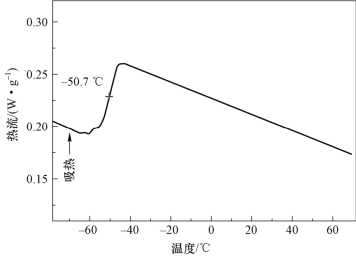

图4-1　BAMO-r-THF弹性体DSC曲线

利用变温XRD对弹性体进行测试，可进一步确定弹性体聚集态结构。图4-2是BAMO-r-THF共聚醚弹性体在不同温度、非载荷条件下的XRD衍射曲线。可以看出，-40～60 ℃区间内，聚氨酯交联BAMO-r-THF弹性体XRD衍射曲线均只呈现一平缓衍射峰，表明BAMO-r-THF共聚醚弹性体在静态、非载荷条件下为无定形聚集态，且该聚集态在此温度范围区间内无变化。变温XRD和DSC测试结果表明，常规60 ℃固化交联工艺所得BAMO-r-THF共聚醚弹性体在非载荷条件下为无定形聚集态。

图4-2　不同温度下BAMO-r-THF弹性体的XRD曲线
