5.2.5　力学性能测定

将BAMO-r-THF共聚醚弹性体样品S00和S02制成哑铃状（宽度为5 mm，标距为16 mm），固定于配备有温控装置的MTS公司CMT4104电子拉力试验机上；分别在20 ℃、40 ℃和60 ℃下对其进行力学性能测试，测试时样品在指定温度下保温1 h，拉伸应变速率为1.25 min-1。图5-14为弹性体S00和S02在不同温度下的典型拉伸应力-应变曲线。弹性体S00和S02在20 ℃、40 ℃和60 ℃下的应力-应变曲线均呈现典型的无定形态弹性体应力-应变特征，弹性体拉伸模量随应变增加而下降，应力-应变曲线呈抛物线形。虽然弹性体S00硬段含量（6.178%）低于S02（9.812%），但同一温度下，弹性体S00较S02拥有较高的拉伸模量，断裂应变和断裂强度低于弹性体S02。对同一弹性体，拉伸模量随温度升高而升高，断裂强度和延伸率则随温度升高而下降。

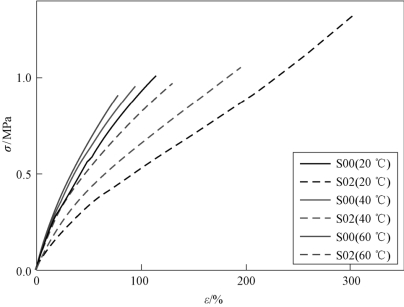

图5-14　不同温度下BAMO-r-THF弹性体S00和S02的应力-应变曲线（附彩插）

表5-9为BAMO-r-THF弹性体S00和S02在不同温度下的力学性能，可以看出，虽然弹性体S00和S02拥有相似的化学交联网络，但任一温度下，弹性体S02却呈现出较高的断裂拉伸强度和延伸率，S00呈现更高的初始模量。

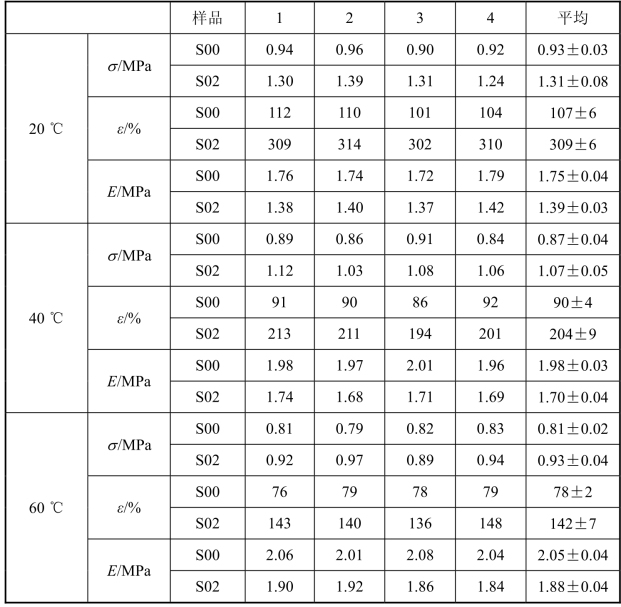

表5-9　BAMO-r-THF弹性体S00和S02力学性能
