5.1.3　DSC分析

为测定弹性体S0和S4聚集态结构特征，在配置有冷却系统的F204型Netzsch示差扫描量热仪上对其进行DSC扫描。将5～10 mg弹性体样品放入坩埚中，置于DSC样品池中，用液氮将样品由室温快速冷却至-85 ℃，保温2 min，氮气保护下以10 K·min-1升温速率进行热扫描。

图5-3为弹性体S0和S4的DSC扫描曲线。可以看出，弹性体S0在-53.7 ℃附近出现一台阶，弹性体S4在-52.9 ℃附近出现一台阶，分别对应于BAMO-r-THF共聚醚链段的玻璃化转变温度Tg；弹性体S4的Tg略低于弹性体S0。高于Tg后，弹性体S0和S4两者均没有明显吸、放热峰，表明玻璃化转变温度以上弹性体无聚集态相变发生。

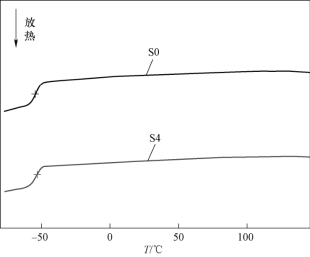

图5-3　弹性体S0和S4的DSC曲线
