5.2.7　LF-NMR分析

不同温度下，利用Micro-MR-CL低场核磁共振分析仪对BAMO-r-THF共聚醚弹性体S00和S02进行氢质子横向磁化强度弛豫性能测试。测试采用自旋回波序列（CPMG），带宽SW为200 kHz，回波个数（NECH）为2 000，累加8次，模拟增益RG1为20 dB，数字增益DRG1为3。图5-16为BAMO-r-THF共聚醚弹性体S00和S02在不同温度下的低场核磁测试结果及利用式（5-1）拟合的结果。可以看出，所有拟合曲线与实验结果吻合性良好。

表5-10是在不同温度下拟合实验结果所得的BAMO-r-THF共聚醚弹性体S00和S02结构中，软硬段氢质子横向磁化强度弛豫过程的特征值T2。可以看出，弹性体S00的软、硬段横向弛豫时间特征值T2均小于弹性体S02。弛豫时间越短链段活动能力越弱，可知弹性体S00结构中链段活动能力低于弹性体S02。

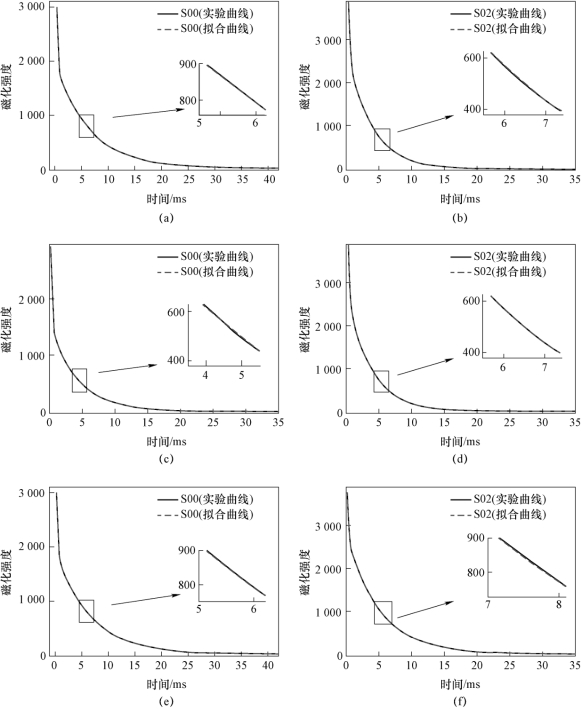

图5-16　BAMO-r-THF共聚醚弹性体S00和S02不同温度下弛豫曲线（附彩插）

（a）S00的20 ℃弛豫衰减曲线；（b）S02的20 ℃弛豫衰减曲线；（c）S00的40 ℃弛豫衰减曲线；（d）S02的40 ℃弛豫衰减曲线；（e）S00的60 ℃弛豫衰减曲线；（f）S02的60 ℃弛豫衰减曲线

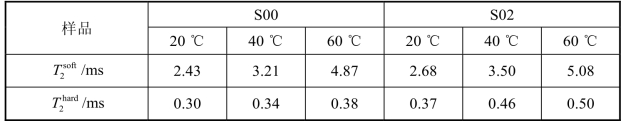

表5-10　BAMO-r-THF共聚醚弹性体S00和S02在不同温度下的弛豫参数

将不同温度下弹性体S00和S02的弛豫曲线进行归一化处理，并对其叠加可更直观看出弹性体弛豫特性规律。图5-17是弹性体S00和S02在不同温度下横向磁化强度归一化弛豫曲线。可以看出，随温度升高，弹性体S00和S02衰减时间越来越长。这是由于随温度升高，分子链间物理作用减弱，链段束缚力下降，链段运动能力增加，弹性体中氢质子横向弛豫过程变长。这与表5-10拟合结果相一致。图5-17中，任一温度下弹性体S00弛豫速度均快于弹性体S02，表明弹性体S00具有更强的刚性，质子能更快地进行弛豫。鉴于弹性体S00和S02具有相同的化学交联网络，两者区别仅在于交联点结构，表明弹性体S00和S02链段活动能力的差异源于弹性体交联点结构。弹性体S00交联点间较强的相互作用束缚了链段运动能力，表现出较快的弛豫过程。

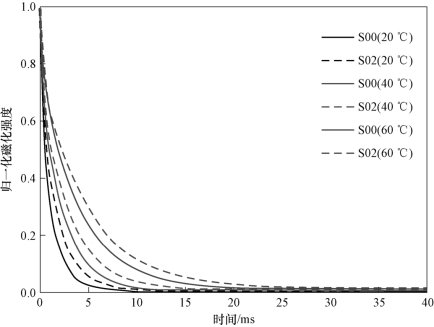

图5-17　BAMO-r-THF弹性体S00和S02在不同温度下的归一化弛豫曲线（附彩插）
