2.6.2　热分解机理

常压下对BAMO-r-THF共聚醚进行热重分析，试样质量约为1 mg，加热速率为10 K·min-1、氮气流量为50 mL·min-1。图2-23是BAMO-r-THF共聚醚典型TG-DTG曲线。可以看出，BAMO-r-THF共聚醚热失重过程分为两个阶段，第一阶段开始于约200.0 ℃，结束于299.47 ℃，质量损失为40.69%。第二阶段热失重过程结束于521.58 ℃，对应质量损失38.79%，热失重残渣残留约20.52%。BAMO-r-THF共聚醚DTG曲线存在两个峰，其峰温表明共聚醚在255.83 ℃、367.92 ℃时热失重速率达到最大值。

图2-23　BAMO-r-THF共聚醚典型TG-DTG曲线

图2-24是250 ℃时BAMO-r-THF共聚醚热解气体产物FTIR谱图，可以看出：BAMO-r-THF共聚醚热分解第一阶段的气体产物主要有HCN、NH3、CO；此外，还可观察到THF单元碎片。热重-质谱联用对BAMO-r-THF共聚醚主要热解产物流出顺序测定表明（图2-25），BAMO-r-THF共聚醚热分解第一阶段主要分解产物为N2、HCN；第二阶段热分解主要产物为CO2、HCN。这表明，BAMO-r-THF共聚醚热失重第一阶段主要对应于聚醚结构中叠氮基团热分解。

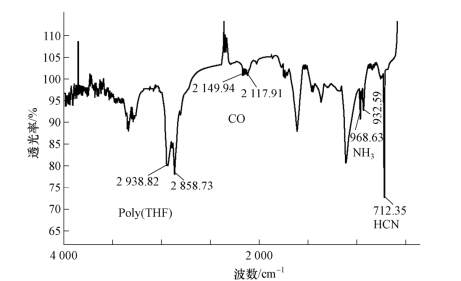

图2-24　250 ℃时BAMO-r-THF共聚醚热解气体产物FTIR谱图

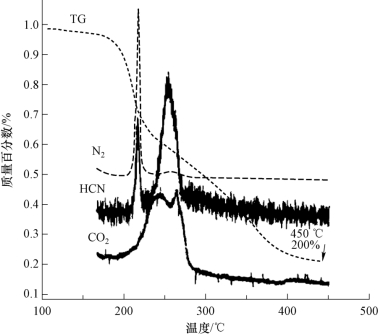

图2-25　BAMO-r-THF共聚醚热重-质谱测试结果
